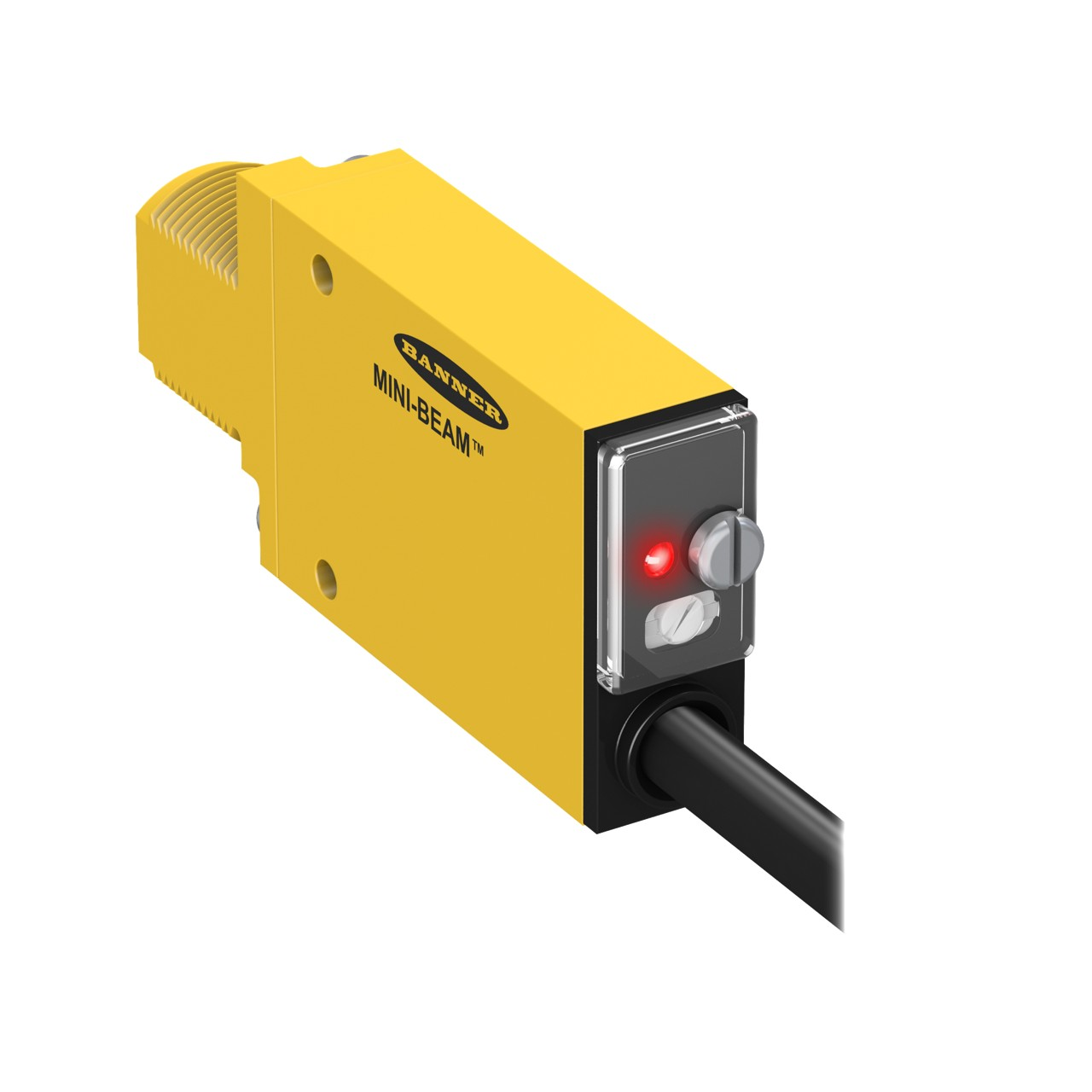

MIAD9LV订货邦纳NANNRE标准型传感器
电缆长度 (m) 2
感应光束可见红色 LED
直流电源
感应模式（一般） 回射
感应模式（详细）非极化
外壳样式矩形带 M18 安装
主要外壳材料热塑性塑料
输入/输出离散
*感应距离 (mm) 5000
输出恒流
电源/电源电压 5-15 V dc
连接电缆
快速断开类型 无 QD
光/暗操作
*小操作。温度。 (°C) -40
*操作。温度。 (°C) 70
输出响应时间 (ms) 5
调节电位器
枪管直径 (mm) 18
LED 指示灯
特点：定时（保持/延迟）否
特点：封装是
特点：危险区域 是
特征：有声无
特点：耐化学性无
特点：快速断开没有
特殊功能：本质安全 是
特殊功能：远程示教没有
特殊功能：水检测无
上电延迟 (ms) 不适用
重复性 (µs) 不适用
针数 2
防护等级 IP67
NEMA 等级 NEMA 1、2、3、3S、4、4X、6、12、13
*操作。相对湿度 [%] 90% @ 50°C
镜片材质亚克力
环境
• 符合 NAMUR 标准的传感器，具有 MINI-BEAM 性能和小尺寸
• 在黑暗条件下输出 1 mA 或更少，在光照条件下输出 2 mA 或更多
• 带有集成电缆或快速断开的型号
警告：
• 请勿将此设备用于人员保护
• 使用本设备保护人员可能会导致严重伤害或死亡。
• 该设备不包括允许其在使用中所必需的自检冗余电路
人员安全应用。设备故障或故障可能导致通电（开）或断电（关）输出状态。
楷模
Model 1 感应模式 感应光束 感应范围 输出类型
MI9E 对置（发射器）
红外线，880 nm 6 m (20 ft)
恒流
≤ 1.2 mA 暗
≥2.1毫安光
MIAD9R 对置（接收器）
MIAD9LVAG 偏光回射可见红色，650 nm 50 mm 至 2 m（2 in 至 7 ft）
MIAD9LV 逆反射可见红色，650 nm 5 m (16.4 ft)
MIAD9D 漫射红外线，880 纳米 380 毫米（15 英寸）
MIAD9W 发散漫射红外线，880 nm 75 mm (3 in)
MIAD9CV
会聚可见红光，650 nm
16 毫米（0.6 英寸）
MIAD9CV2 43 毫米（1.7 英寸）
MIAD9F 光纤（玻璃）红外，880 nm 范围因传感模式和
使用的光纤
概述
MIAD9 系列 NAMUR 传感器是小型、坚固、独立的两线传感器，设计用于
与经过的本质安全开关放大器和安全栅一起使用（批准的设备）
与本质安全电路。 MIAD9 系列 NAMUR 传感器的设计符合
符合 DIN 19234 (IEC/EN 60947-5-6) 标准，通过两线制连接到经批准的
由传感器的可变内阻控制的设备。
这些传感器会改变传感器输出端的阻抗，该输出端通过 1 mA 或更少
“暗”条件和 2 mA 或更多在“亮”条件。背面的红色 LED
只要传感器看到“亮”状态，传感器就会亮起。坚固的离合器式 15 转
开槽黄铜螺钉 增益控制电位器可实现系统的调整
灵敏度。
警告：
• 易爆环境/危险场所
• 用户有责任确保所有地方、州和*法律、规则、规范或法规
与在任何特定应用中安装和使用该设备有关的内容都得到满足。这个设备
必须由合格人员安装 2
, 根据本文件和适用法规。
警告：
• 爆炸危险
• 除非电源已关闭或该区域已知无危险，否则请勿断开设备。
警告：
• 安全使用的静电放电 (ESD) 特殊条件
• 外壳的某些部分不导电，会产生可点燃的 ESD 级别。
• 仅用湿布清洁设备。
一般注意事项和使用条件：
• 有关实体参数、允许位置、
电气连接和。
• 除了上述有关用户责任的警告外，安装还必须遵守以下规定：
◦ 所有安装必须遵守所有制造商的说明。
适用于危险（分类）位置的本质安全系统的 ANSI/ISA-RP12.06.01 安装。
◦ 加拿大安装：加拿大电气规范 (CSA C22.1) 的相关要求。
◦ ATEX 和 IECEx 安装：EN 60079-14 和适用的*法规的相关要求。
◦ 仅适用于快速断开 (QD) 型号：使用 Banner MQD9-4## 线组（请参阅第 10 页的快速断开 (QD) 电缆）
8) 或合适的带螺纹固定螺母的 M12 快速断开电源线组（参见第 3 页的规格），
必须使用 M12x1 QD 固定螺母牢固地固定电源线组，以防止断开连接。*连接器
扭矩：6 英尺磅。
• 请勿尝试对本设备进行任何维修；它不包含可现场更换的零件或组件。篡改和/或
更换非出厂组件可能会对系统的安全使用产生不利影响。
