产品简介
本型号是一款便携式、全数字式超声波探伤仪，能够快速、无损伤、地对工件内部多种缺陷（焊接、裂纹、夹杂、气孔等）进行检测、定位和评估。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
功能特点
本型号探仪产品是全数字式超声波探伤仪，具有高速度、高精度、高效率、可靠性高、综合性能好、实时操作等特点。采用*技术，现场性能*，并配有大容量电子硬盘，可*性保存数据。本产品型号分为高配版与低配版两种，两个版本之间功能与参数会有所区别。主要功能特点如下：
?全中文显示，菜单式操作，多个快捷键，数码飞梭旋钮。操作便捷，技术*。
?真彩色液晶显示屏，可根据环境选择仪器配色方案，屏幕亮度可自由设定
?可拆卸式电池供电，可在线充电，亦可脱机充电。可边工作边充电。电池更换方便。可长时间在野外作业而无忧虑。其体积小，重量轻，便于携带
?可进行多通道探伤，选择通道另存便于管理，波形存储并可随时调用
?数据存储：设有存储快捷键，便于操作，可快速另存、调用、回放与删除
?读数自动捕捉，移动闸门时，闸门自动套住下一回波
?具有增益加减快捷键，调整增益方便；同时具备自动增益功能，用户可一键达到预设置的增益值
?自动校准各种探头参数
?DAC和AVG曲线制作无制作点顺序限制，操作方便
?发射脉冲：支持尖脉冲和方波发射，脉冲幅度和宽度可调，使探头工作在*状态。阻抗匹配可选，满足灵敏度及分辨率的不同工作要求
?四种工作方式：单晶直探头，单晶斜探头，双晶直探头，透射
?放大接收
实时采样：高速ADC，充分显示波形细节
检波方式：全波、正半波、负半波、射频
闸 门：双闸门读数，支持时间闸门与声程闸门，自动捕捉回波
增 益：0-110dB多级步距可调。可分别调节基本增益、扫查增益、表面补偿，方便探伤设置。支持增益锁定，支持自动增益
?报警类型：闸门进波、闸门失波、曲线进波、曲线失波4种类型可选
?报警方式：蜂鸣器报警、闪光报警
?大数字显示：用户可将关键参数菜单项打开，选择需要放大的数字，比如声程、深度等
?实时时钟记录：日期、时间跟踪记录，并存储
?通讯接口：高速USB接口提供传输
?省电功能：用户可设置多长时间无操作屏幕变暗，以达到省电的目的。待机时，用户可设置多长时间仪器屏幕会自动关闭，可使仪器省电，延长使用寿命
?辅助探伤功能
峰值记忆：实时检索缺陷*波，记录缺陷*值
回波包络：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断
裂纹测深：利用端点衍射波自动测量、计算裂纹深度
AWS功能：直接显示缺陷分级
DAC、AVG：利用直探头与斜探头分别测试对应的标准试块，自动生成AVG/DAC曲线
动态记录：快捷检测实时动态记录波形，存储、回放
缺陷定位：水平值L、深度值H、声程值S
缺陷定量：根据设定基准灵活显示
缺陷定性：通过包络波形，人工经验判断
展宽功能：用户可选择闸门内波形展宽，亦可选择屏幕展宽功能以显示细节
超声波探伤仪技术参数表
参数
检测范围 0～9999mm
声速范围 1000～9999m/s
存储通道数量 10
存储波形数量 100
录像（min） 5min×10
增益范围 0dB～110dB
显示延迟 -15μs～+3400μs
探头零偏 0μs～1000μs
工作频率 0.2～15MHz
电噪声水平 ≤10％
探头阻尼 50、75、150、500Ω
重复频率 自动低、自动中、自动高，5～1000Hz
灵敏度余量 ＞62dB
分辨力 ＞40dB
噪声抑制 0～80%（数字抑制）
垂直线性误差 ≤3%
水平线性误差 ≤0.1%
动态范围 ≥32dB
脉冲强度 固定
脉冲宽度 50～1000ns
内置闪存 1GB
环境温度 -10℃～﹢50℃
环境湿度 20%～95％
工作时间 ≥20h
尺寸 220×175×59（mm）
重量 1.3kg（含电池）
产品清单
数字式超声波探伤仪由设备箱装载，对产品可以起到良好的保护作用，同时方便携带。具体产品清单如下所示：

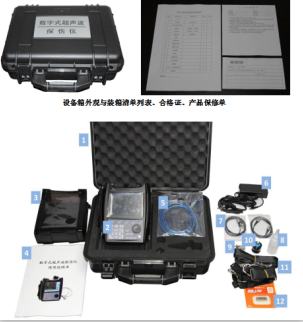

设备箱外观与装箱清单列表、合格证、产品保修单
数字式超声波探伤仪产品列表
序号 描述
1 设备防护箱
2 数字式超声波探伤仪主机（带腕带）
3 主机皮套
4 使用说明书
5 Mini-USB连接线
6 外接充电器
7 1m探头连接电缆x2
8 耦合剂（95%硅油）
9 斜探头 9x9K2，2.5MHz
10 直探头 Φ20mm，2.5MHz
11 仪器背带一套
12 上位机软件U盘
注意事项
◇本仪器为工业超声波无损探伤设备，不可以用于医疗检测；
◇使用本仪器的人员必须具备*无损检测知识，以保证安全操作；
◇本仪器必须在仪器允许的环境条件下使用，尤其不可在强磁场、强腐蚀的环境下使用；
◇在使用过程中请按照本手册的介绍正确使用，保证安全操作，避免不必要的损失；
◇出现故障请与本公司联系，切勿自行拆卸修理。
