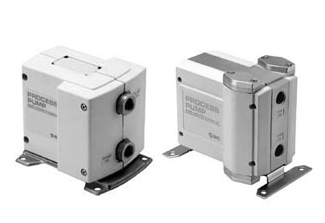

资料简述SMC气动隔膜泵PA3210-03
①供气.通过切換阀，向驱动室B充气。
②隔膜B向右方移动，同时隔膜A也向右方移动，压住先导阀A。
③但先导阀A被压住，先导空气作用在切换阀上，驱动室A切换成供给状态.进入驱动室B的空气则向外部排出。
④-旦空气进入驱动室A.隔膜B向左方移动，压住先导阀B。
⑤-旦压住先导阀B.作用在切换阀上的空气被排出，再次驱动室B切换成供给状态。通过重复.便实现连续的往复动作。
要求规格例:输出量2.70/min.输出压力0.25MPa.粘度100mPa-s
的场合.求先导空气压力和先导空气消耗量。
选定步骤
1.首先从左图求粘度100mPa- s的场合相对清水输出量的比率确定
是45%。
2.其次.对要求规格例.粘度100mPa.s,输出量2.70 /min,因相当于
清水时输出量的45%,故2.70 /min+ 0.45=6 l /min,则清水时
6l /min的输出量是必要的。
3.*.从流量特性图。选定先导空气压力和先导空气消耗量。
追加小型、节能、输出量增加的主体材质聚丙烯（PP）
小型：高度185mm×宽度134mm×深度202mm
轻量：3.0kg（聚丙烯）
接液泵体材质
可选择PP（聚丙烯）、铝、不锈钢
备有自动运转型、气控型
要求规格例:输出量6/min,输出压力0.25MPa的场合.求先导空气压力和先导空气消耗量。《移送流体为清水(粘度)1mPa.s.比重1.0)。》
※不用输出压力想用扬程表示的场合.输出压力0.1MPa相当于扬程10m。
选定步骤
1.首先.输出量6/min的线与输出压加0.25MPa的交点上作出记号。
2.从该记号点求先导空气压力。本例的场合.在SUP=0.2MPa和0 .5MPa的输出曲线(实线)之间、按其比例关系，该点的先导约0.38MPa。
3.其次，求空气消耗量。该记号点在50/min(ANR)的曲线之下，故*空气消耗量为50/min(ANR)左右。
