电子式过流继电器EOCR-3DM2-220VAC
EOCR-3DM2保护功能具有过电流、缺相、堵转、失速、反转、电流不平衡和预报警等，可进行三相电流循环显示可故障记录及其查询。
采用35mm导轨安装方式和螺钉固定方式，安装方便，精度和可靠性高，可适用于各种环境的使用中。
产品特点
◆内置MCU (微处理器控制单元)
◆实时监测高精度
◆保护功能:过电流欠电流、反转、缺相、失速、电流不平衡及预报警
◆附加功能:掉电保护、运行时间累计、记录*三次故障原因及电流和多种复位方式选择

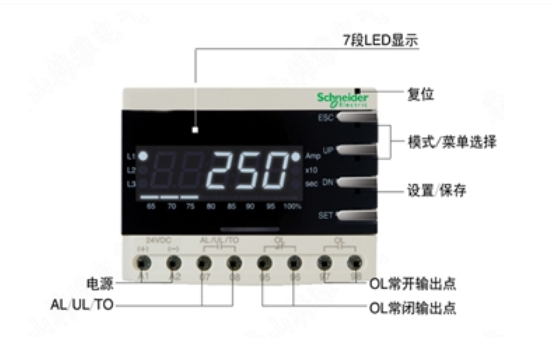

◆强化监视功能:三相电流循环显示&跳闸原因显示
◆定时限/反时限过热反时限可选择
◆电流幅值棒可实时显负载运行状况
◆对于分体式产品，即使不连接PDM认可提供正常的保护功能
反时限 (cLS)
1~30 classes
自动复位
0.5s~20min.
复位方式
手动复位/电动远传/自动复位
控制电源
电压
100~240VAC/DC, 24VAC/DC
频率
50/60Hz
消耗功率
低于7VA
输出
Capacity
3A/250VAC 电阻
Composition
1a1b : OC
1a : AL
显示
7 段LED
3相电流跳闸原因
Bar-graph
Load factor.
安装
配电盘安装(3DM2)
嵌入式安装 (FDM2)
绝缘
外壳与线路间
大于 DC500V 10MΩ
耐压强度
外壳与线路间
2kV, 50/60Hz, I Min.
敞开的接点间
1kV, 50/60Hz, I Min.
线路间
2kV, 50/60Hz, 1 Min
静电放电(ESD)
IEC61000-4-2
空气中放电：±8kv，端子放电：±6kv
辐射干扰
IEC61000-4-3
10V/m, 80 ~ 1000MHz
运行干扰
IEC61000-4-6
10V,0.15 ~ 80MHz
电磁放电
lEC61000-4-4
±2kV, 1 Min.
浪涌
IEC61000-4-5
1.2 x 50μs, ±4kV (0°, 90°, 180°, 270°)
