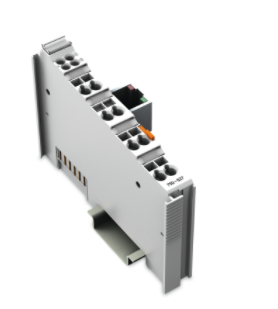

750-627 万可WAGO总线扩展终端模块

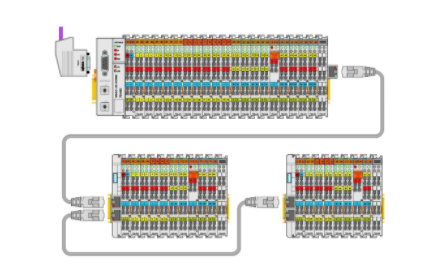

用于内部数据总线扩展的750-627终端模块卡入到DIN导轨中，并作为模块组件的端部，这与750-600末端模块类似。组件由此模块端接，后者可以与具有RJ-45插头的连接电缆相连接。
内部电子元件的电源通过内部数据总线提供。为构成一个可以使用的单元，需要一个终端模块和至少一个750-628适配器模块进行内部数据总线扩展。此现场总线适配器/控制器执行所有诊断和调试任务。
安装说明(注意)：
为确保在使用750-627/-628适配器模块进行内部数据总线扩展时能保持安全运行条件，在启动适配器或PLC之前必须对此进行注册(请参见手册来了解支持的适配器/PLC)。出于此目的，必须使用万可扩展设计软件
请将更新后的固件和内部运行参数记录在适配器右侧的产品数据表格中。
万可模块详情
技术信息
特定设备 适配器模块数量：*多10个；距离(*)：5 m (10 m,见手册)；(终端/适配器模块或适配器/适配器模块)
传输介质 屏蔽铜缆(ETHERNET插线电缆)；4 x 2 x 0.25 mm²,双绞线,双屏蔽STP (屏蔽双绞线)
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 70mA
隔离 500 V系统/现场
接线参数
连接技术：通信/现场总线 本地数据总线: 1 x RJ-45
物理数据
宽度 24 mm / 0.945 inches
高度 100 mm / 3.937 inches
深度 69.8 mm / 2.748 inches
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inches
机械参数
安装方式 DIN-35型导轨
材料参数
颜色 浅灰色
防护类型 IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
安装位置 水平(立式/卧式)；竖直
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 0.085MJ
重量 45.2g
一致性标志 CE
环境要求
允许环境温度(运行时) 0 … +55 °C
相对湿度(无冷凝) 95%
抗振动 4g,符合IEC 60068-2-6标准
抗冲击 15g,IEC 60068-2-27
EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰 符合EN 61000-6-4标准,船舶应用
抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75 %时的允许H2S污染物浓度 10ppm
相对湿度 75 %时的允许SO2污染物浓度 25ppm
允许环境温度(储存) -25 … +85 °C
