风量测试系统（吸油烟机）
、设备简介：
本装置是根据GB/T 17713-2011《吸油烟机》及GB/T14806-2003《家用和类似用途的交流换气扇及其调速器》等标准研发制造的风量测量系统。该空气性能试验装置主要针对GB/T17713-2011《吸油烟机》标准附录C的“外排式吸油烟机空气性能试验装置”，该装置只能针对“外排式吸油烟机”做测试，不能用于“循环式吸油烟机”测试。

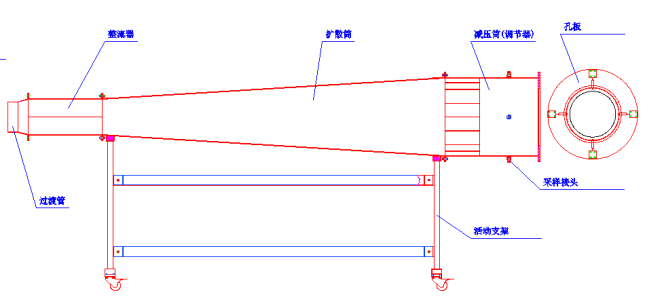

试验装置主要由测试风道、控制柜和上位机处理系统组成。其中测试风道由过度管、整流器、扩散筒、减压筒（调节器）、活动支架、采样接头以及孔板等组成；控制柜包含各种采样仪表、运行状态指示灯以及各种控制开关等组成。设备风筒采用全不锈钢制造，外形美观大方，内部布置合理。主要测控仪表阀门采用进口产品。采用计算机自动测控方式，只需人工安装试品和更换孔板，测试一台试品全过程只需十分钟。可以测绘静压与风量、效率等对应曲线。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。
二、主要技术性能指标：
1． 用 途：主要用于吸油烟机的风量测试。
2． 设计依据：GB_17713-2011《吸油烟机》附录C相关要求；
3． 测试原理：在测试风洞中模拟试品的实际工作状态，变换出风口的孔板直径，然后测出风口的每次静压值，再由标准公式计算出此时对应的的流量系数及风量等参数。
4. 测试机型：顶出风吸油烟机;
6． 样机电源：单相 AC 100～300V，50Hz，容量 1kW。
7． 测试工位：单工位。
8． 风量测量范围：5m³-30 m³/min;
9． 筒内静压测量范围：0~1300 Pa ±0.5%fs Pa；
10．风量测量误差±3%;
11．空气温湿度: 0—60℃ ±3%fs ，(5～99)%R﹒H ±5%fs
12．外形尺寸（约）：3700W×800D×1200H。(具体尺寸以实物为准)。
三、控制和测量参数
1．测试风道：
测试风道包括连接器、十字整流器、扩散筒、减压筒（调节器）、活动支架等，其中十字整流器、扩散筒、减压筒（调节器）严格按照*标准GB/T 17713《吸油烟机》附录C 图C.1制作。
2. 测试孔板：
测试孔板严格按照附录C表C.1，共15块节流孔板及一块盲板。（可根据客户要求定制）
3. 环境及压力采样系统：
设备配置成套环境及压力采样系统，其中压力采样系统配置横河压力传感器，保证采样准确可靠。
4. 电动升降系统：
电动升降系统为油烟机的安装及调试提供良好的可操作性，降低了测试调试工作量。
5.上位机处理系统：
由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。
测试项目：P-Q特性（流量与静压的关系）、Q-η特性（流量与效率的关系）、电流、功率。
4.1 控制柜及显示仪表
控制柜包括：变频电源、压力变送器、电参数表、大气压力计、环境温湿度计等
主要仪器、仪表清单：
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
供应厂家 |
|
一 |
主体结构 |
||||
|
1 |
风量测试机本体 |
1.5MM 不锈钢 |
台 |
1 |
德迈盛 |
|
2 |
节流孔板 |
节流孔板15块，盲板一块，共16块 |
套 |
1 |
|
|
3 |
样机升降台 |
|
台 |
1 |
|
|
4 |
变频电源 |
1KW |
台 |
1 |
青岛艾诺 |
|
二 |
测量控制系统 |
||||
|
1 |
温湿度大气压变送器 |
定制 |
套 |
1 |
北京昆仑 |
|
2 |
静压变送器 |
EJA110A |
台 |
1 |
日本横河 |
|
3 |
数显仪表 |
定制 |
台 |
1 |
北京昆仑 |
|
4 |
电参数测量仪 |
ZWD-414B |
台 |
1 |
青岛青智 |
|
三 |
其它辅助设备及软件 |
||||
|
1 |
电控柜 |
--- |
台 |
1 |
|
|
2 |
低压电器、电缆、开关 |
|
批 |
1 |
|
|
3 |
电脑 |
4G,500G,19"LCD |
台 |
1 |
联想 |
|
4 |
软件 |
计算机自动采集数据 |
套 |
1 |
|
|
5 |
打印机 |
HP |
台 |
1 |
惠普 |
|
6 |
PLC |
西门子 |
套 |
1 |
西门子 |
