使用注意 SMC的长行程气缸
CDQ2A63-150DCZ-P3DWASE
描述
3) 使用外部导轨时，杆尖连接负载的行程位置
即使在，请不要窥探连接。
4) 不要在缸筒和活塞杆的滑动部分上撞击或持物。
请。
由于管的内径以的公差制造，即使是轻微的变形也可能导致故障。
尖酸刻薄。此外，活塞杆滑动部分的划痕和凹痕可能会损坏填料并导致漏气。
尖酸刻薄。
5) 在确认设备运行正常之前不要使用。
安装、维修或改造后，接通空气或电源，并进行适当的功能检查和泄漏检查。
确保它安装正确。
6) 请注意不要让切屑等异物从供气口进入气缸内。
现场安装油缸时，下方放置安装孔的钻屑。
有可能从Linda的送风口进入，请注意不要让切屑等进入。
请。
7) 装卸负载时，请务必固定活塞杆的对边宽度。
请。
尤其是从两个活塞杆气缸卸下负载时，请务必固定负载侧活塞杆的对边宽度。
请在。如果负载侧的活塞杆没有固定，活塞杆的紧固部分
请注意（螺纹部分）可能会松动。
8) 缩短配管长度。
如果气缸管道过长，绝热膨胀产生的雾气会在管道内{气缸内容积<。
由于它变成一个体积}，它不会释放到空气中，停留在管内，通过重复操作积累，并放出水。
它被认为会导致生命。因此，气缸内的油脂被冲走，润滑条件变差。
可能会因填料磨损而导致漏气，或因摩擦阻力增加而导致故障。
描述
配管口径 1/4
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.5
*低使用压力 0.05
*使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500
杆侧缸盖材质 铝合金
无杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 碳钢

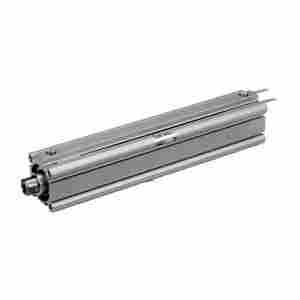

CQ2 Z 系列 长行程型/单杆双作用
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 A 两端螺孔式
形式 - 气压式
缸径 63 缸径 63mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 150 气缸行程 150mm
动作方式 D 双作用
缓冲 C 带缓冲垫
缸体可选项 - 标准(杆端内螺纹)
磁性开关安装槽 Z 4面
磁性开关型号 P3DWASE 耐强磁场2色显示, 无触点磁性开关, 导线带M12-4针前置插头, 带指示灯, 2线式, 横引出, 导线长0.3m, 适用电压：DC24V
磁性开关个数 - 2个 或 无
订制规格 - 标准
