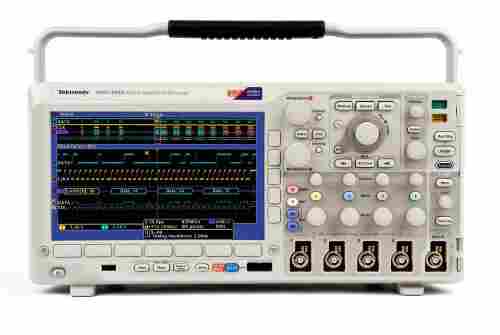

DPO3054示波器现货Tektronix DPO3054
多功能混合信号设计调试工具
使用泰克DPO3000系列示波器查看更多信息，更快地解决问题
Wave Inspector®控制功能与宽屏显示器相结合，可以帮助您迅速搜索、导航和查看更多的屏幕上水平数据，从而可以捕获其它仪器漏掉的毛刺。在串行调试方面，您可以触发、解码和搜索一系列常用标准，包括I2C, SPI, CAN, LIN等等。
| 型 号 | 带 宽 | 采样速率 | 记录长度 | 通道数量 |
|---|---|---|---|---|
| DPO3054 | 500 MHz | 2.5 GS/s | 5 M | 4 |
| DPO3052 | 500 MHz | 2.5 GS/s | 5 M | 2 |
| DPO3034 | 300 MHz | 2.5 GS/s | 5 M | 4 |
| DPO3032 | 300 MHz | 2.5 GS/s | 5 M | 2 |
| DPO3014 | 100 MHz | 2.5 GS/s | 5 M | 4 |
| DPO3012 | 100 MHz | 2.5 GS/s | 5 M | 2 |
DPO3054示波器现货Tektronix DPO3054主要特点和优点
泰克DPO3054数字荧光示波器简介：
⊙ 主要性能指标 500 MHz 带宽型号 4 条模拟通道型号 所有通道上2.5 GS/s 的采样率 所有通道上5 M 点的记录长度 5,000 wfm/s 的捕获速率 成套触发
⊙简便易用功能 Wave Inspector®旋钮，轻松浏览和自动搜索波形数据 FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件 29 种自动测量和FFT 分析，简化波形分析 TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位 9 英寸（229 mm） WVGA 宽屏彩色显示器 体积小，重量轻- 仅厚5.8 英寸（147mm），仅重9磅（4.0 公斤） 三年保修
DPO3054示波器现货Tektronix DPO3054⊙ 连接能力 前面板上提供了USB 2.0 主控端口，迅速简便地存储数据、进行打印及连接 USB 键盘 后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge®的打印机 选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
⊙ 选配串行触发和分析功能 I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
广泛的功能，加速调试的每一阶段
MSO/DPO3000 系列具有一系列强大的功能，从快速发现异常并捕获，到搜索事件的波形记录并分析其特点及设备的行为，加速调试设计的每一阶段。
发现
要调试设计问题，首先要知道其存在。每位设计工程师都花时间寻找其设计中的问题，没有正确的调试工具将会非常耗时和困难。
MSO/DPO3000 系列提供业内总线完备的信号可视化功能，可以快速地深入地分析设备真实的工作状况。波形捕获速率高 - 大于每秒 50000 个波形，让您在数秒内看到毛刺及其他不常见瞬态现象，揭示设备故障的真实本质。带亮度等级的数字荧光显示器通过对发生更加频繁的信号区域进行加亮，显示信号活动的历史记录，形象显示出异常发生的频率。
捕获
发现设备故障只是*步。接下来，您要捕获感兴趣的事件来查找根本原因。
MSO/DPO3000 系列满足各类性能需求，所涉及型号的模拟带宽包括 100 MHz、300 MHz 或 500 MHz。泰克了解您的项目需求会随时间而变化，从而创造需求提高示波器性能。MSO/DPO3000 系列让您可以根据当前需求购买带宽，当项目需求发生变化时只需升级（总线高达 500 MHz）即可，无需购买一台全新的仪器。
MSO/DPO3000 系列提供了完整的触发集 – 包括欠幅、逻辑、脉宽/毛刺、建立/保持违例、串行包和并行数据，帮助您快速找到事件。由于记录长度高达 5M 点，您可以在一次采集中捕获大量感兴趣的事件，甚至数千个串行包来进行详细分析，同时保持高分辨率以放大显示精细的信号细节。
从特定包内容的触发到多种数据格式的自动解码，MSO/DPO3000 系列为业内总线广泛的串行总线提供支持 - I2C、SPI、MIL-STD-1553、CAN、LIN、FlexRay、RS-232/422/485/UART 和 I2S/LJ/RJ/TDM。能够同时解码多达两个串行和/或并行总线，意味着您可以快速深入了解系统级的问题。
为进一步帮助调试复杂嵌入式系统内的系统级交互，除模拟通道外，MSO3000 系列还提供了 16 条数字通道。由于数字通道完全集成于示波器内，您可以在所有输入通道上进行触发，对所有的模拟、数字和串行信号自动进行时间关联。MagniVu™ 高速采集允许围绕触发点采集精细的信号细节（总线高 121.2 ps 分辨率），实现测量。MagniVu 对于建立和保持测量、时钟延迟、信号时滞和毛刺表征来说是准确时间测量的基础。
搜索
若无正确的搜索工具，在很长的波形记录中查找感兴趣的事件会非常耗时。当前的记录长度已经过百万数据点，查找事件位置可能意味着需要翻阅数千个信号活动屏幕。
MSO/DPO3000 系列借助其 Wave Inspector® 控件提供了业内总线完整的搜索和波形导航。这些控件加快在记录中的平移和缩放操作。通过的强制反馈系统，可在数秒内从记录的一端移动到另一端。用户标记允许在任何位置进行标记，用作将来详细调查的参考。或者，按照所定义的标配来自动搜索记录。Wave Inspector 将立即搜索整个记录，包括模拟、数字和串行总线数据。与此同时将自动标记所定义事件的所有出现位置，因此可在事件之间快速移动。
DPO3054示波器现货Tektronix DPO3054分析
验证您的原型设计是否符合模拟结果并满足项目的设计目标，这需要对其行为进行分析。这些任务范围从简单的上升时间和脉宽检查到复杂的功耗分析及噪声源调查。
MSO/DPO3000 系列提供集成分析工具，包括基于波形的和基于屏幕的光标、29 个自动测量、波形数学（包括任意波形公式编辑、FFT 分析和趋势图），形象地显示测量结果在时间上的变化情况。同时还为串行总线分析、电源设计和视频设计和开发提供专门的应用支持。
为实现扩展分析，National Instrument 的 LabVIEW SignalExpress™ Tektronix Edition 提供过 200 个内置功能，包括时域和频域分析、极限测试、数据记录和定制报告。
Wave Inspector® 导航和搜索
5M 点记录长度代表着数千个屏幕的信息。MSO/DPO3000 系列能够让您使用业内*的导航和搜索工具 Wave Inspector，在几秒钟内找到事件。
