FSH4频谱分析仪配FSH4使用书
一．电平测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6.点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7.点击“Integ BW”对应的右侧按键(即代表测量带宽)，在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键)；
8.点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9.点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10.液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11.若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，按校准按钮即可校准电平测量值。
二．寄生输出抑制比(带外抑制)测量操作步骤

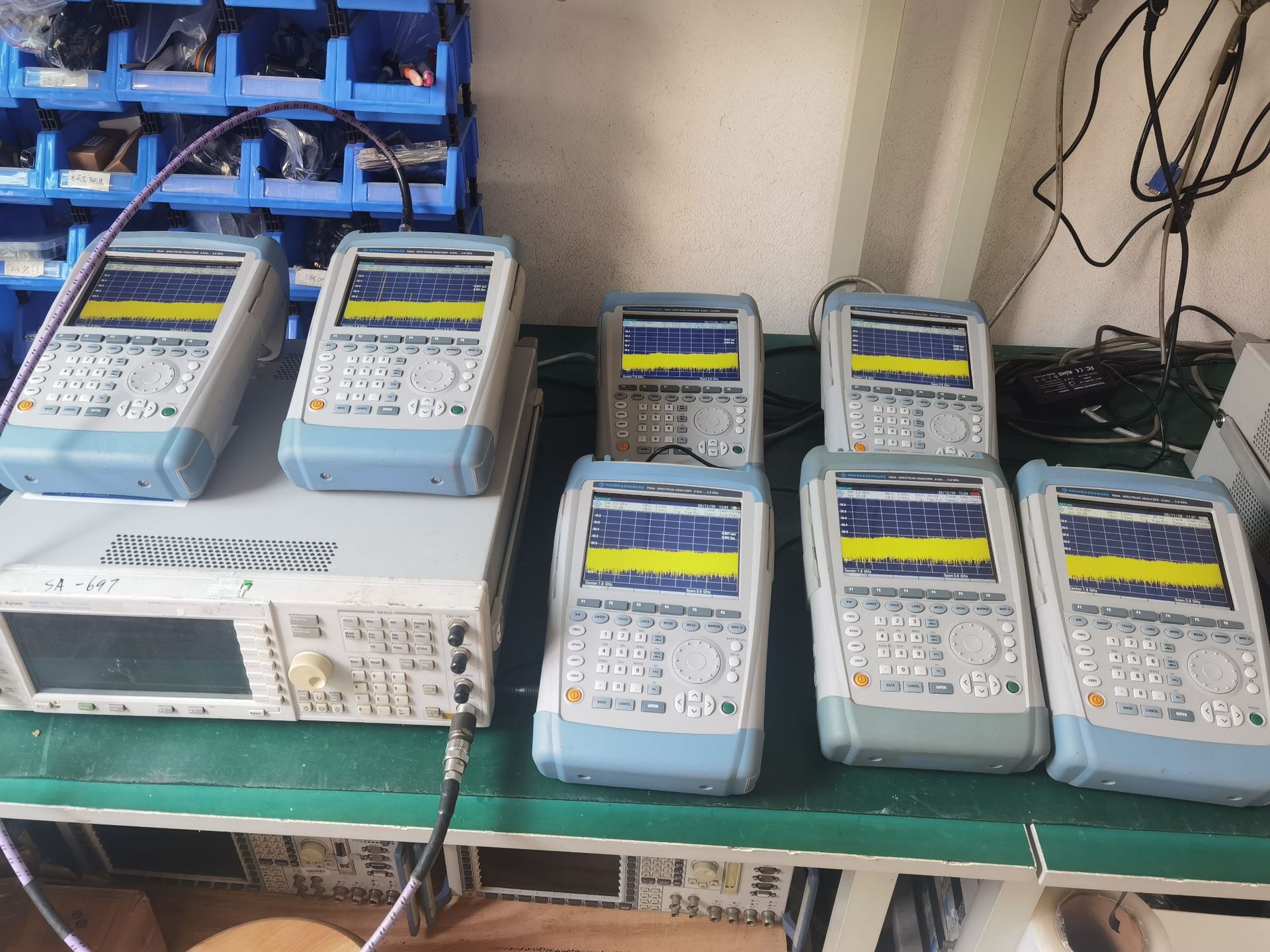

FSH4罗德与施瓦茨R&S FSH4 频谱仪
R&S?FSH4和R&S?FSH8是罗德与施瓦茨公司全新推出面向未来应用的手持式频谱分析仪。它集频谱分析、天馈线分析、全功能矢量网络分析、矢量电压表、功率计主机、宽带通信解调等多种测试功能于一身，拥有媲美中台式频谱仪的指标。R&S?FSH4和R&S?FSH8*演绎了小体积和高性能的奇迹，是业界*秀的手持式射频测试仪表。主要特点. 频率范围：9 kHz 到 3.6 GHz 或 8 GHz. 高灵敏度 (<–141dBm；前置放大器打开时，<–161 dBm ). 较低的测量不确定度（典型值 0.5 dB）. 分辨率带宽总线低可达1 Hz，清晰呈现信号细节. 高达20 MHz的信号解调带宽，满足未来的测试需求. 内置的跟踪信号源和VSWR电桥，带直流偏置电源. 全系标配THD/OBW/ACLR/SEM/信道功率/门控触发扫描等测量功能. 选配全功能双端口网络分析、电缆断点分析与矢量电压表. 选配频谱瀑布图功能，捕获与记录偶发信号. 选配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解调测试. 可选配丰富的天线探头等配件，轻松完成各种射频测量任务. 坚固的防水外壳，适合现场的恶劣工作条件. 重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及. 支持GPS定位功能. 易于更换的高容量锂离子电池，工作时间可达4.5小时. 用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中. Firmware*升级. 随机赠送FSH4View软件，用于设置与测量结果的交换存档和处理（支持XP/Vista/Win7）产品特性 发射台的安装和维护 . 脉冲信号的功率测量. 信道功率测量. 至故障点距离(DTF)测量. 双端口矢量网络分析. 标量网络分析. 单端口电缆损耗测量. 频率高达18 GHz 的功率测量. 频率高达4 GHz 的定向功率测量 电磁场测量 . 定向天线的场强测量. 全向天线的场强测量电磁场测量 . 定向天线的场强测量. 全向天线的场强测量 实验室或检修中的诊断应用 . 通用频谱分析. EMC 问题的定位 存档和远程控制 . R&S?FSH4View 软件可用于对测量结果进行存档. 通过LAN 或USB 进行远程控制 便于操作 . 通过键盘和旋钮实现快速功能选择. 在任何位置角度均可容易的读取测量结果. 通过信道表来设置频率. 接头便于连接，并且有良好的保护措施
