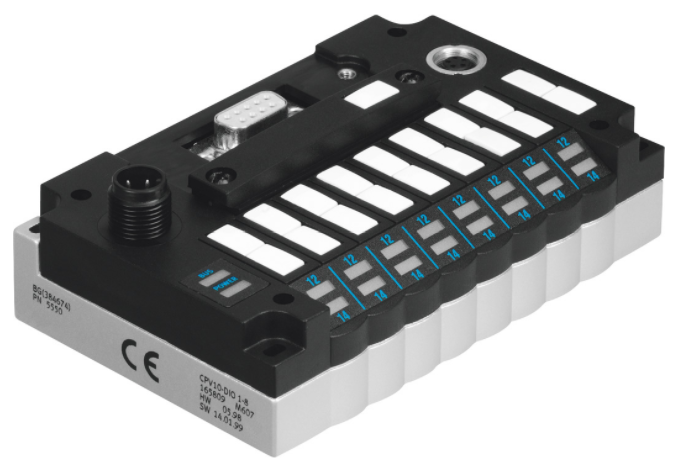

FESTO费斯托阀岛附件电接口CPV14-GE-DI01-8
特点是以一对电缆之间的电位差方式传输的。 在由带现场总线的阀岛组成的系统中，每个阀岛都带有一个总线输入口和总线输出口。这样当系统中有多个带现场总线阀岛或其它带现场总线设备时可以由近远串联连接。现提供的现场总线阀岛装备了目前市场上所有开放式数据格式约定及主要可编程控制器厂家自定的数据格式约定。这样，带现场总线阀岛就能与各种型号的可编程控制器直接相连接，或者通过总线转换器进行阀接连接。
P 分支扩展
是
16 路输入
8 个输出（或 16 个阀）
现场总线接口
要么：
插座和插头，M12x1，5 针，B 编码
Sub-D，9 针, 插座
针对设备的诊断
通过特定于设备的诊断 (DPV0)
CP 分支扩展上缺少模块
短路/过载监控，输出
输出欠压
传感器电源欠压
阀欠电压
通信方式
循环通信
配置支持
GSD 文件和位图
线路延长时阀线圈的*数量
32
*阀线圈数
16
反极性保护
适用于所有电气连接
波特率
9.6 kBaud ... 12 MBaud
自动检测
工作电压范围 DC
20.4 V ... 26.4 V
*输出数量
（略去 16 个电磁线圈）
8
*输入数量
16
标称工作电压 DC
24 V
电源故障桥接
10 ms
残余波纹
4 Vpp
标称工作电压下的电流消耗，负载
取决于阀类型
标称工作电压下的电流消耗
电子元件：<= 100 mA
传感器电源：取决于传感器
储存温度
-20 °C ... 70 °C
防护等级
IP65
环境温度
-5 °C ... 50 °C
c UL us - (OL)
产品重量
351 g
编址范围
1 ... 125
使用开关模块设定
现场总线
PNO
现场总线接口电气隔离
光耦合器
LED 显示屏，总线
总线：通信和配置错误
LED 显示屏，产品特点
12/14：阀门的开关状态
POWER：电子元件和负载电源的工作电压
产品标识
产品系列：4：阀
盖子材料
加强型聚酰胺
密封件材料
CR
NBR
外壳材料
压铸铝
材料说明
RoHS 合规
FESTO费斯托阀岛附件电接口CPV14-GE-DI01-8
