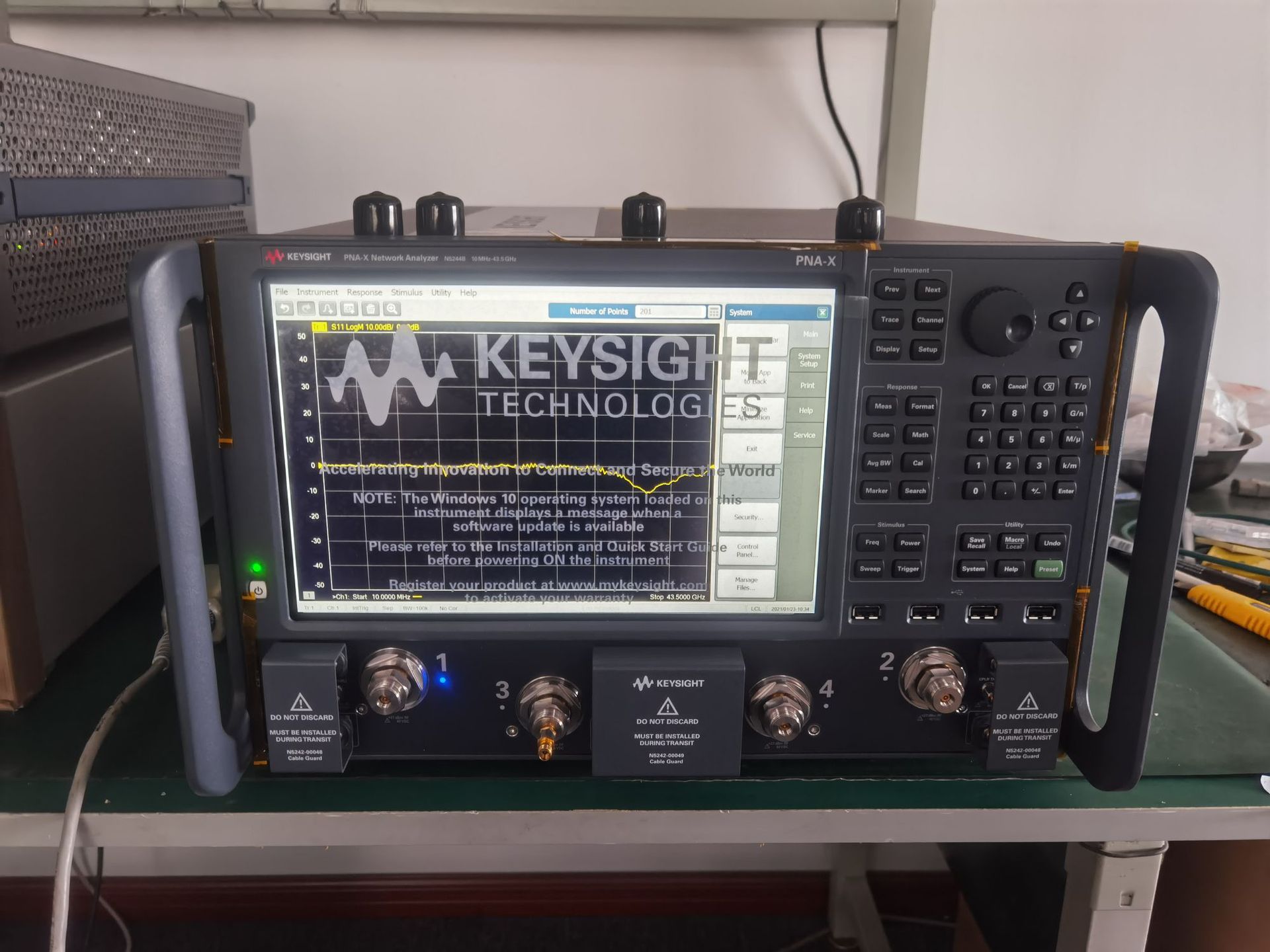

是德N5242A网络分析仪参数指标
是德N5242A网络分析仪参数指标包括的内容:
是德N5242A网络分析仪参数指标矢量网络分析仪 在频域和时域测量中信心十足地执行线性和非线性器件表征。使用是德科技矢量网络 分析仪 (VNA) 获得测量结果。是德科技提供丰富的 VNA 产品，您可以选择一款 性能和外形与您的应用需求匹配的仪器。
获得更高的置信度 无论是测试有源元器件还是无源元器件，速度和性能的适当组合都将给您增添竞争优势。在您的研发 过程中，Keysight VNA 可以提供*的测量完整性，帮助您把深层次的理念转换为更出众的设计。我们经 济高效的 VNA 会为您的生产线提供适合需要的测试吞吐量和可重复性，把您的部件变为竞争力的元 器件。是德科技的每台 VNA 都代表着是德科技在线性和非线性器件表征方面的*水平。无论是在测试 台上、机架中或是在外场进行测量，我们都能帮助您信心满满获得更准确的测量结果。
Keysight VNA 解决方案 是德科技提供各种具有不同测量频率范围、性能和功能的矢量网络分析仪，能够满足用户不同的测量需求。 这份选型指南概括介绍了是德科技所有的网络分析仪产品，提供了同类产品间的比较，以帮助您选择适 合的解决方案。此外，资料中还介绍了网络分析仪的典型应用、各种测量需求以及是德科技网络分析仪如 何满足这些需求。 PNA 系列——打造优异的测量性能 型号 典型应用 主要特性 PNA-X 系列 N524xB • *、灵活的一体化矢量 网络分析仪 • 10 MHz 至 8.5//67(70) GHz • 使用频率扩展模块可以 达到 1.5 THz • 使用单台仪器替代整套 机架安装式测试系统 • 完成线性和非线性有源 器件表征 • 具有低杂散和极低相位噪声的三个 DDS 信号源 • 一次连接实现多种测量 • 内置合路器 • 后面板上的跳线接口应用起来非常 灵活，您完全不需要移动和被测器件 连接的电缆就可以通过后面的跳线接口 为测试环境增加用于调整测试信号状态 的硬件，或把其它测试设备接入到测试 被测器件的路径中。 • 充当用于双音变频器测试的第三个 信号源 • 调制失真分析：EVM、NPR、ACPR • 相位噪声、AM 噪声和残余噪声测量 PNA 系列 N522xB • 高性能微波矢量网络 分析仪 • 10 MHz 至 /67(70) GHz • 使用频率扩展模块可以 达到 1.5 THz • 高达 70 GHz 的高性能 无源元器件分析 • 有源元器件表征 • 计量和校准实验室 • 宽动态范围（26.5 GHz 时，> 128 dB； 67 GHz 时，> 112 dB） • 具有低杂散和极低相位噪声的两个 DDS 信号源 • 具有*射频性能的一体化 VNA • 业界优异的高精度。计量级选件用于 执行的 S 参数测量 • 放大器和转换器应用软件能够简化测试 设置、加速测量并提高精度 • 相位噪声、AM 噪声和残余噪声测量是德N5242A网络分析仪参数指标
PNA-L 系列 N523xB • 经济型微波矢量网络 分析仪 • 300 kHz 至 8.5/13.5/ 20 GHz • 10 MHz 至 43.5/50 GHz • 微波 S 参数测试 • 信号完整性 • 材料测量 • 基本 S 参数和材料测量 • 通过可配置的测试仪实现灵活的测量 ENA 系列——显著降低测试成本 型号 典型应用 主要特性 E5080B • 高性能 ENA • 9 kHz 至 4.5/6.5/9/14/ 18/20 GHz • 100 kHz 至 26.5/32/44/ 53 GHz • 通用射频/微波元器件 测试 • 大批量制造测试 • 有源和无源测量应用 • 增强型时域分析，适用于 信号完整性应用 • 2 个或 4 个端口的射频到微波频率范围 • 优异的测量性能 • 融合了直流源、偏置 T 型接头和脉冲 发生器/调制器等仪器。 • 丰富的测量应用软件 • 4 端口型号提供两个内置源 • 代码与 E5071C 兼容 E5072A • 具有可配置测试仪的射频 VNA • 30 kHz 至 4.5/8.5 GHz • 大功率射频元器件测试 • 使用的宽信号源功率范围（-85 至 +16 dBm）进行无源和有源（非线性） 器件测量 6 E5061B • 带阻抗分析功能的射频 VNA 和低频-射频 VNA • 5 Hz 至 0.5/1.5/3 GHz • 100 kHz 至 1.5/3 GHz • 仅为 5 Hz 的低频 (LF) 元器件/电路测试 • 借助支持的测试夹具进行 元器件阻抗分析 • 电源完整性 • CATV 元器件测试 (75 Ω) • 具有稳定性能的经济型 VNA • 2 端口、50 Ω 或 75 Ω VNA， 3 GHz • 低频覆盖范围达到 5 Hz • 内置直流偏置源 • 将矢量网络分析和阻抗分析功能融合到 一台仪器中 E5063A • 用于无源元器件测试的低 成本矢量网络分析仪 • 100 kHz 至 0.5//18 GHz • 无源元器件（如滤波器、 电缆、连接器、天线等） 测试 • 无线功率传输分析 • 材料测量 • 印刷电路板 (PCB) 阻抗 测试 • 入门级台式 VNA，用于 18 GHz 的 简单无源元器件测量 • 在价格与性能之间实现佳平衡 • 具有增强时域分析功能的 PCB 阻抗 分析 • 与 E5071C 一致的测量图形化用户界面是德N5242A网络分析仪参数指标
PXI VNA 系列——缩小测试占地面积 型号 典型应用 主要特性 M980xA • 高性能多端口 VNA • 9 kHz 至 4.5/6.5/14/ 20 GHz • 100 kHz 至 26.5/32/44/ 53 GHz • 多端口元器件测试 • 有源和无源元器件的大批量制 造测试 • 多站点（并行）制造测试 • 多端口测量：一个 PXI 机箱可容纳 50 个端口 (M9800/01/02/03/04A) 或 34 个 端口 (M9805/06/07/08A) • 优异的测量性能 • 电子校准 (ECal) 模块可轻松快速 地执行多端口校准 • 丰富的测量应用软件 • 代码与 E5071C 兼容 M937xA • 只占用一个插槽的全 2 端 口矢量网络分析仪 • 300 kHz 至 4/6.5/9/14/ 20/26.5 GHz • 无源元器件测试 • 多端口和多站点（并行）制造 测试 • 在一个 PXI 机箱中进行 32 个端口的多端口测量 • 价格适宜、易于配置 • 足够的性能和速度 M981xAS • PXI 矢量元器件分析仪 • 100 kHz 至 26.5/32/44/ 53 GHz • 有源元器件（如 PA、LNA、 T/R 模块等）测试 • 多端口元器件测试 • 5G FR2 所用波束赋形器 IC 和 前端模块 (FEM) 的制造测试 • 通过一次连接整合矢量网络分析 和宽带调制失真分析（如 EVM、ACPR 或 NPR）功能 • 为采用矢量校正方法的 EVM 测量带来测量精度 • 成本低于多台台式仪器的解决 方案 • 使用 PXI 技术优化吞吐量 • 灵活的可扩展配置，用于多端口 被测器件
N5232A PNA-L 微波网络分析仪,20 GHz
N5231A PNA-L 微波网络分析仪,13.5 GHz
N5230A PNA-L 网络分析仪, 2 端口,高达 6, 13.5, 20, 40, 或 50 GHz网络分析仪
网络分析仪
N5231B PNA-L 微波网络分析仪，13.5 GHz
网络分析仪
N5234B PNA-L 微波网络分析仪，43.5 GHz
网络分析仪
N5235B PNA-L 微波网络分析仪，50 GHz
N5232B PNA-L 微波网络分析仪，20 GHz
PNA系列网络分析仪：
E8362B PNA 系列网络分析仪，10 MHz 至 20 GHz
E8363B PNA 系列网络分析仪, 10 MHz至 40 GHz
E8364B PNA 系列网络分析仪, 10 MHz 至 50 GHz
E8362A FNA 系列网络分析仪，45 MHz 至 20 GHz
E8363A PNA 系列网络分析仪，45 MHz 至 40 GHz
E8364A PNA 系列网络分析仪，45 MHz 至 50 GHz
E8361A PNA 系列网络分析仪，45 MHz 至 67G GHz
E8362C PNA 微波网络分析仪
E8363C PNA 微波网络分析仪
E8364C PNA 微波网络分析仪
E8361C PNA 微波网络分析仪
