一、产品资料：:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
产品型号：ZJHP（M）

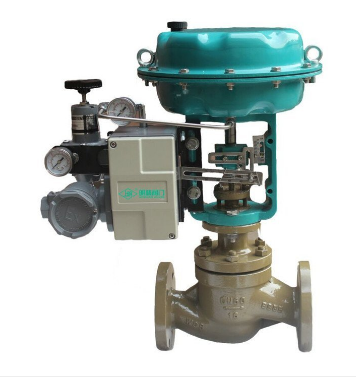

产品名称：精小型气动薄膜单座（套筒）调节阀
产品特点：上明牌ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
二、阀体：
阀体形式：直通单座（套筒）倒S型铸造型阀公称通径：DN20~300mm公称压力：PN1.6 4.0 6.4MPa连接形式：法兰式按JB78-59 JB/T79.2-94凹式材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti上 阀 盖：常温型-20~+200℃散热型-40~+450℃填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
三、阀内组件：
阀芯型式：上导单座(套筒)柱塞型阀芯流量特性：直线特性、等百分比特性或快开特性材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、流量特性图：
|
|
|
五、执行机构：
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60压缩弹簧：60Si2Mn 60-100) KPa推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa膜 盖：A3 气源 接头：内螺纹M10X1衬 套：2Cr13 环境 温度：-30~+70℃阀作用型式：气一开式，气一关式
六、主要技术参数：
|
公称通径(mm) |
阀座直径(mm) |
额定流量系数Kv |
额定行程(mm) |
薄膜有效面积cm2 |
固有可调比 |
环境温度℃ |
基本误差 |
回差 |
死区 |
额定流量系数 |
泄漏量 | |
|
直线 |
等百分比 |
| ||||||||||
|
G3/4 |
345678 |
0.080.120.200.320.500.80 |
10 |
220 |
50:1 |
-40~+85 |
不带定位器±5% 带定位器±1% |
不带定位器±3% 带定位器1% |
不带定位器±3% 带定位器0.4% |
±10% |
单座10-4阀额容量（套筒10-3阀额定容量） | |
|
20 |
10 |
1.8 |
1.6 |
10 |
350 | |||||||
|
12 |
2.8 |
2.5 | ||||||||||
|
15 |
4.4 |
4 | ||||||||||
|
20 |
6.9 |
6.3 | ||||||||||
|
25 |
25 |
11 |
10 |
16 | ||||||||
|
40 |
32 |
17.6 |
16 |
25 | ||||||||
|
40 |
27.5 |
25 | ||||||||||
|
50 |
50 |
44 |
40 | |||||||||
|
65 |
65 |
69 |
63 |
40 |
560 | |||||||
|
80 |
80 |
110 |
100 | |||||||||
|
100 |
100 |
176 |
160 | |||||||||
|
150 |
125 |
275 |
250 |
60 |
900 | |||||||
|
150 |
440 |
400 | ||||||||||
|
200 |
200 |
690 |
630 | |||||||||
|
250 |
250 |
1000 |
900 |
100 |
1400 | |||||||
|
300 |
300 |
1600 |
1440 | |||||||||
