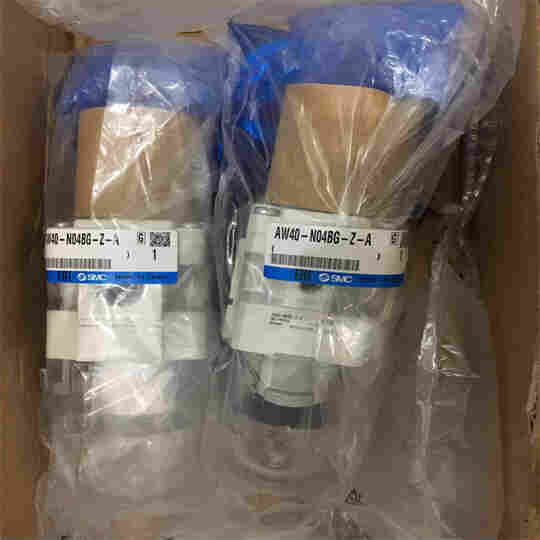

AW40-N04BG-2-A销售SMC过滤减压阀示意图
基本功能:
减压阀进口侧压力管路中，若含有冷凝水、油污及灰尘等，会造成长泄孔或节流孔堵塞，使阀动作不良，故应在减压阀前设置空气过滤器，油污分离器。并应对他们进行定期维护。
进口侧不得装油雾器，以免油污污染长泄孔和节流孔，造成阀动作不良。若下游回路需要给油，油雾器应装在出口侧。
在换向阀与气缸之间使用减压阀，由于压力急剧变化，需注意压力表的寿命。
先导式减压阀前不宜安装换向阀。否则换向阀不断换向，会造成减压阀内喷嘴挡板机构较快磨耗，阀的特性会逐渐变差。
在化学溶剂的雾气中工作的减压阀，其外部材料不要塑料，应该用金属。
减压阀的内部受压部分通常都是用膜片式结构，故阀的开口量小，输出流量受限制。VEX1系列减压阀的受压部分是用平衡座阀式阀芯，可以得到很大的输出流量和溢流流量，故称为大流量精密减压阀。
大流量精密减压阀有气控型和手动操作型以及外部先导电磁型。
大流量精密减压阀的排气口上可以*器，其工作寿命比膜片式减压阀长。
先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。
当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。
常见型号:
ASD530F-02-08S
锁气器 IL201-N02
保位阀 IL211-02，SMC
IL220-N02-L
CDM2C40-75AZ-A93L
电磁阀VXD235CZ2A／DC24V
AW40-04B-2-X419 减压阀上带压力表
ITV2050-033CL
CES-AZ-ALS-04B-1
CEM-A-BE05
CEM-A-LE05K-S2
电磁阀支架 VX022N-12A
气缸 CDG1BA80-100Z
调速阀 AS3201F-03-08
管接头 KFG2H0604-02S
AW40-N04BG-2-A销售SMC过滤减压阀示意图
