世界上Z精巧、Z高的球阀 管网系统的大部分阀门，主要用来对介质进行截断与调节，这部分在整个系统中所占比重大、用量多，要求阀门经久耐用高，同时应能在介质正向流时进行调节与载断，在压差变换或检修时又可以防止介质倒流，即拥有双向切断功能。日前双向流硬碰硬密封旋球阀，这部分阀在管网系统上，主要应用的有截止阀、闸阀、蝶阀以及球阀双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海*生产

【详细说明】

一、产品概述与用途

世界上总线精巧、总线高的球阀 管网系统的大部分阀门，主要用来对介质进行截断与调节，这部分阀门在整个系统中所占比重大、用量多，要求阀门经久耐用高，同时应能在介质正向流时进行调节与载断，在压差变换或检修时又可以防止介质倒流，即拥有双向切断功能。日前，这部分阀在管网系统上，主要应用的有截止阀、闸阀、蝶阀以及球阀。截止阀和闸阀，拥有良好的双向切断功能，密封性能与使用寿命都不错，均为阀门始祖，但截止阀受截门型结构的先天限制，外形大操作力矩大，无法生产大口径，目前市场上总线大也只到DN400；闸阀则无调节功能，用以调节流量存在闸板脱落的重大危险，而大口径闸阀同样以其庞大的外形和高度，在制造和运输中困难重重。蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空间小和重量轻等特性，部分分工采用蝶阀代替闸阀。但一直来，蝶阀的密封性能并未完全达到市场要求，除中线衬胶蝶阀能在一定压力范围内可双向密封外，其他结构基本为单向流。中线结构受橡胶限制不能普及。经过改进，市场上出现有不锈钢弹性片结构的双向蝶阀，但其价格高昂。目前主要应用于石油、天然气、煤气等介质较为重要的管线，在一般管网，特别是水系统应用极少。双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产双向流硬碰硬密封旋球阀是上海明精阀门有限公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的产品。

该阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理，

外形采用蝶式结构，从而具有：体积小、重量轻的特征；并具有：双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，

远高于半球阀。该阀门的*开发与运用，是阀门行业的一次重大技术革新。广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、

易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。

在双向流系统中该阀门一台相当于两台普通单向密封阀门。

二、主要类型和工作原理

1、主要类型：本阀门的主要类型有：蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

2、工作原理：双向流阀门的总线主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，

介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，

介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，使之密封良好。

型号说明：

 双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产

驱动方式：

连接型式：

密封面材料

公称压力

壳体材料

三、技术性能规范

四、主要用途

凡水泵出口端、管网系统、回收系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向阀门，本阀门广泛用于冶金、

矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产

技术性能规范

主要设计制造标准

主要零件材料

主要类型及工作原理

主要类型：本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于压力气源和压力液源的场合。

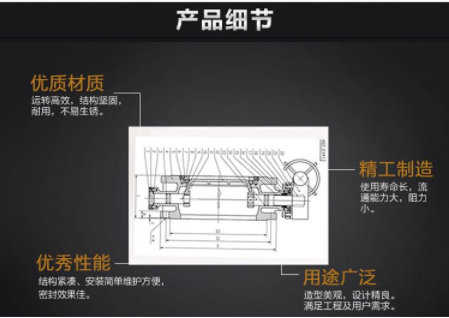

工作原理：阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是阀芯三次曲面的切面（见图），

因而其结合十分*。有适应（中心自动定位重合）和补偿磨损功能

因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果，

其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。（见图）

打开各不同角度变化图：

双向流阀门的总线主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，

介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，

介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座密封面紧贴阀板密封面传递压力，将阀座推向阀杆极限变形位置，

使之密封良好。双向流硬碰硬密封旋球阀,硬碰硬密封旋球阀,硬碰硬旋球阀上海明精*生产
