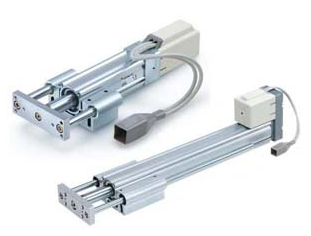

SMC带编码器导杆型电动执行器LEYG16MA-30C-S36N1样本
尺寸 16 16
轴承的种类 M 滑动轴承
电机配置 - 上侧安装
电机种类 - 步进电机(伺服 DC24V)
导程 A 尺寸16:10mm,尺寸25:12mm,尺寸32/40:16mm
行程 30 行程 30mm
电机可选项 C 带防尘罩
导杆可选项 - 无
执行器电缆种类 S 标准电缆
执行器电缆长度 3 3m
控制器种类 6N LECA6/LECP6 步进数据输入型 NPN
I/O电缆长度,通讯插座 1 1.5m
控制器安装方法 - 螺钉安装型
其他特性
系列 LEYG
*加减速度 3000
重复定位精度 ±0.02
空转行程 0.1mm以下
耐冲击 50
耐振动 20
使用温度范围 5～40
使用湿度范围 90
电机尺寸 28
编码器 相对增量A/B相(800脉冲)/圈
消耗功率(水平) 23
消耗功率(垂直) 23
运转待机功率(水平) 16
运转待机功率(垂直) 16
瞬时*功率 43
驱动方式 滚珠丝杠驱动+同步带驱动
锁紧形式 断电锁紧型
消耗功率 2.9
额定电压 DC24±10%
LEYG系列 DC步进电机
导杆一体化
实现耐横向负载与高不回转精度
先端横向负载：5倍(和杆型，尺寸25，100行程相比)
对应滑动轴承和球导向轴承
对应力矩负载和限位器(滑动轴承)
速度控制/定位: * 64 点
可选择定位和推进控制
导杆推进工件时，可保持执行器的状态
重复定位精度: ±0.02 mm 以下
适用控制器: LECP6(生产终止)，LECA6，LECP1，LECPA，LECPMJ
LEYG系列 AC伺服电机
高输出电机 (100/200 W)
高速输送能力提升
对应高加速度 (5,000mm/S2)
脉冲输入型
带内部*编码器
对应驱动器：LECSA，LECSB，LECSC，LECSS
