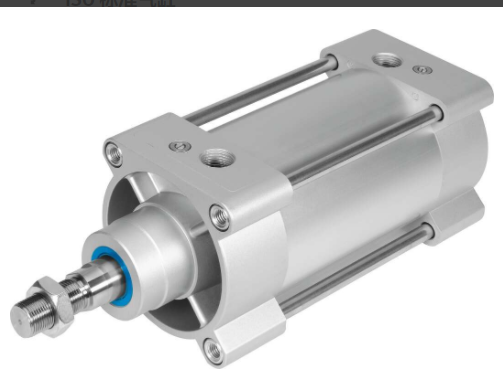

标准款DSBG-63-160-PPVA-N3A2
德国FESTO费斯托标准气缸概览
费斯托标准气缸端盖采用*的压铸工艺。费斯托标准 气缸缸筒采用高品质的铝合金精拉管，内表面经硬质阳级氧化处理。费斯托
标准气缸的活塞杆表面采用预先滚压硬化处理，经电镀硬铬、精磨,有良好的防锈、耐磨等特性。费斯托标准气缸密封件结构
*,品质优良，可在无供油情况下正常工作，气缸始动压力低，寿命长。费斯托标准气缸前后端盖均带备用通气螺口，便于户
安装方向选择。标准版气缸带 有可调节末端缓冲的气缸，其直径在32mm200mm之间，也可根据用户需要，安装磁控行程开
关，实现气缸自动往复运动。除了标准规格装置的铝异型管气缸,您还能拥有带炉体拉紧装置的铝管气缸。当然我们也供应按照
IS06432标准的直径为8mm、10mm、 12mm、16mm、 20mm和25mm的小型气缸。
行程
1 mm ... 2,800 mm
活塞直径
63 mm
活塞杆螺纹
M10
M16x1.5
活塞杆的扭转间隙 (+/-)
-0.45 deg ... 0.45 deg
基于标准
ISO 15552
缓冲
两端带弹性缓冲环/垫
自调节气动终端位置缓冲
气动缓冲，两端可调
安装位置
可选
符合标准
ISO 15552
活塞杆端部
外螺纹
内螺纹
结构特点
缸径
活塞杆
连杆
缸筒
位置检测
通过接近开关
符号
00991217
00991218
00991235
00991237
00992970
00992971
派生型
适合未润滑的工作
轴承端盖上的波纹管
硬质刮片
活塞杆加长外螺纹
活塞杆，带内螺纹
加长活塞杆
低摩擦，适合平衡吊应用
金属刮尘片
抗扭转
恒定慢速运动
低摩擦
双端活塞杆
耐高温密封件，* 120 °C
温度范围 0 - 150 °C
温度范围 -40 - 80 °C
一端活塞杆
工作压力
0.01 MPa ... 1.2 MPa
工作压力
0.1 bar ... 12 bar
工作模式
双作用
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
CE 标记（见合格声明）
根据 UK EX 指令
防爆
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
气体防爆阻燃类型
Ex h IIC T4 Gb
防尘防爆阻燃类型
Ex h IIIC T120°C Db
防爆环境温度
-20°C <= Ta <= +60°C
欧盟境外防爆
EPL Db (GB)
EPL Gb (GB)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
3 - 高耐腐蚀能力
环境温度
-40 °C ... 150 °C
端位的冲击能量
1.3 J
缓冲长度
22 mm
6 bar 时的理论力值，返回行程
1,682 N
6 bar 时的理论力值，前进行程
1,682 N ... 1,870 N
0 mm 行程的移动质量
346 g ... 874 g
每 10 mm 行程的额外移动质量
20 g ... 50 g
0 mm 行程的基本重量
1,695 g ... 3,364 g
每 10 m 行程的附加重量
50 g ... 80 g
每个活塞杆加长 10 mm 的附加重量
25 g
每个活塞杆螺纹加长 10 mm 的附加重量
14 g
安装方式
通过内螺纹安装
带附件
要么：
气动接口
G3/8
光滑阳极氧化精制铝合金
螺母材料
镀锌钢
高合金不锈钢
活塞杆刮拭密封件材料
黄铜
加强型聚四氟乙烯
轴承材料
青铜
金属聚合物
POM
凸缘螺母材料
镀锌钢
拉杆材料
高合金钢
高合金不锈钢
耳
材料说明
含有油漆润湿缺陷物质
RoHS 合规
盖子材料
涂层压铸铝
活塞密封件材料
FPM
HNBR
TPE-U(PU)
活塞材料
精制铝合金
活塞杆材料
高合金不锈钢，镀硬铬
高合金钢
高合金不锈钢
活塞杆密封刮油器材料
FPM
HNBR
PE
TPE-U(PU)
缓冲器密封件材料
FPM
TPE-U(PU)
Cushioning piston material
精制铝合金
聚甲醛
缸筒材料
轴安装件材料
漆面球墨铸铁
波纹管材料
NBR
聚酰胺
型号
DGC-40-75-G-PPV-A
DSBG-50-75-PPVA-N3
DNC-63-125-PPV-A替代DSBC-63-125-PPVA-N3
DSBC-40-125-PPVA-N3
DSBG-63-160-PPVA-N3A2
DGC-K-40-750-PPV-A-GK
ADN-32-30-A-P-A-R3
ADNM-25-A-P-A-30Z1-40Z2
DSNU-32-30-PPV-A
DSNU-25-40-PPV-A
DSBC-50-250-PPVA-N3
标准款DSBG-63-160-PPVA-N3A2
