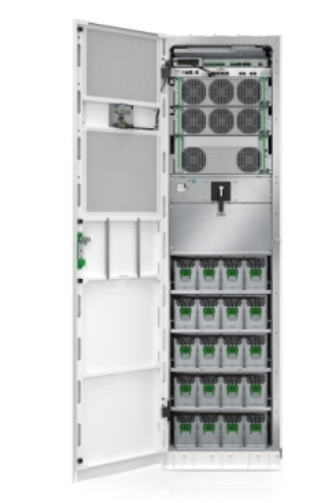

讲述施耐德模块电源GVSUPS100K0B5GS
由于任何电源模块感都有一个直流电源模块阻， 当有电源模块流输出时，在电源模块感上会有压降产生，导致电源模块源的输出电源模块压降
低。而且这个压降是随输出电源模块流转变的。采样点选在LC滤波器之后(Pb),如许输出电源模块压就是我们所盼望得到的电源模块压。但是如
许在电源模块源体系内部引入了一个施耐德电源模块感和一个电源模块容,有可能会导致体系不稳固。
输入功率因数低的原因是输入谐波电流成分含量大，谐波电流经过输入电缆时，使电缆产生附加.发热量，导致电缆外皮材料长期发热、变软、变脆、变酥、变碎;谐波电流经过输入断路器(开关)时，开关出点由于长期发热而导致接触不良，-个正反馈的效应是开关过早时效;谐波电流经过输入保险丝时，由于长期的附加发热而导致熔丝变软、下垂(使整个保险丝粗细变得不均与)、自然断裂而引起断电。
主要信息
Main Input Voltage
3 相
Main Output Voltage
480 V 3 相
额定功率 [W]
100 kW
额定功率 [VA]
100 kVA
电池类型
内部模块化电池
VRLA
附带设备
灰尘过滤器
installation manual
综合网络管理
启动服务
EcoStruxure Ready
常用
redundant
No
物理参数
颜色
白色
高度
197 cm
宽度
55 cm
深度
84.7 cm
产品净重
250 kg
USB compatible
No
输入
网络频率
40...70 Hz
输入电压限制
408...552 V 480 V
*输入电流
149 A
*耐受短路电流 (Icw)
65 kA
输入谐波失真
小于3%的满负荷
load power factor
从0.7*到0.7滞后，无降容条件下
Input Power Factor at Full Load
0.99
输出
*可配置功率(瓦)
100 kW
谐波失真
低于 3%
输出频率(与主频率同步)
50 Hz 与主频率同步
60 Hz 与主频率同步
波峰系数
2.5
波形类型
正弦波
输出电压公差
+/-1% after 50ms
输出电压 THD
< 1% linear load and < 3% non-linear load
过载工作
125% 时为 10 分钟，150% 时为 60 秒
bypass type
内置静态旁路
Maximum configurable power in VA
100 kVA
