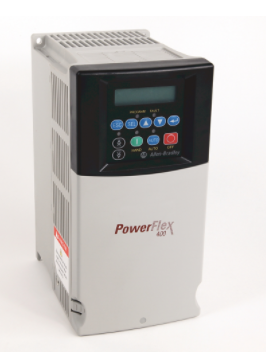

罗克韦尔AB变频器22C-D030N103
变频器22C-D030N103380-480V 0-320Hz 15kW 带面板
描述：PowerFlex 400，风扇和泵驱动。480 伏交流电，3 相。30 安培。20 HP，框架尺寸 C，IP20（开放式）。固定键盘。RS485（不带制动 IGBT）
版本电压代码
480 伏交流电，3 相
输出电流
30安培
人机界面模块
固定键盘
外壳样式
IP20（开放）
版本
RS485（不带制动 IGBT）
框架尺寸
框架尺寸 C
符合 UL508C 和 CAN/CSA-22.2
符合 UL508C 标准，适用于增压室
通过 AS/NZS、1997 年第 1 组、A 级
标记为所有适用的欧洲指令
EMC 指令 (89/336)
EN 61800-3、EN 50081-1、EN 50082-2
低电压指令 (73/23/EEC)
EN 50178、EN 60204
保护
母线过压跳闸：200-240V AC 输入：405V DC 母线电压（相当于290V AC进线）
380-480V AC输入：810V DC母线电压（相当于575V AC进线）
母线欠压跳闸：200-240V AC 输入：210V DC 母线电压（相当于150V AC进线）
380-480V AC输入：390V DC母线电压（相当于275V AC进线）
Power Ride-Thru：100 毫秒
逻辑控制穿越：*少 0.5 秒，典型 2 秒
电子马达过载保护：
根据 NEC 第 430 条和电机提供 10 级电机过载保护
根据 NEC 条款 430.126 (A) (2) 提供过热保护。 UL 508C 文件
29572。
过流：200%硬件限制，300%瞬时故障
接地故障跳闸：驱动器输出相接地
短路跳闸：驱动输出相间
环境
海拔高度：* 1000 米（3300 英尺）。无需降额
*环境空气温度
IP20，开放式：
IP30，Nema 类型 1，UL 类型 1：
-10 到 50 摄氏度（14 到 122 华氏度）
-10 至 45 摄氏度（14 至 113 华氏度）
冷却方式：风扇：所有驱动器额定值
储存温度：-40 至 85 摄氏度（-40 至 185 华氏度）
气氛：
重要提示：驱动器不得安装在环境大气
含有挥发性或腐蚀性气体、蒸气或灰尘。如果驱动器不会
安装一段时间后，必须存放在不会外露的地方
到腐蚀性气氛。
相对湿度：0 至 95% 非冷凝
冲击（工作）：15G 峰值持续 11ms (±1.0ms)
振动（工作）：1G 峰值，5 至 2000 Hz
抗震等级：符合 2003 年国际建筑规范规定的抗震要求
通过 AC156。
设定输出频率的±0.05%以内
*输出频率的 0.5% 以内（10 位分辨率）
满量程的 ±2%（10 位分辨率）
速度调节 – 带滑差补偿的开环 在 60:1 速度范围内为基本速度的 ±1%
输出频率：0 – 320 Hz（可编程）
停止模式：多种可编程停止模式，包括：斜坡、滑行、直流制动、斜坡保持和 S 曲线。
加速/减速：两个独立可编程的加速和贴花时间。每次都可能
从 0 到 600 秒以 0.1 秒为增量编程。
间歇性过载： 110% 过载能力长达 1 分钟
电子电机过载保护：具有速度敏感响应（驱动器）的 10 级保护。
20 级保护 - 电子（旁路）。
电气
电压容差：200-240V ±10%
380-480V ±10%
频率容差：48-63 Hz
输入相位 三相输入提供全额定值。
位移功率因数在整个速度范围内为 0.98
效率：97.5% 额定电流，额定线电压
晶体管类型：隔离栅双极型 (IGBT)
内部直流母线扼流圈：
200-240V 交流输入：
380-480V 交流输入：
11-37kW (15-50 HP) 面板安装
11-110kW (15-150 HP) 面板安装
内部交流输入线路电抗器：
380-480V 交流输入：132-250kW (200-350 HP) 面板安装
