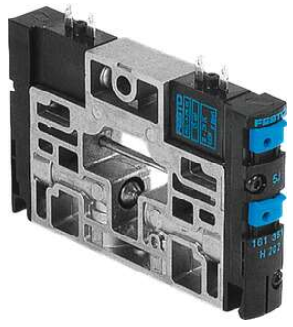

技术*FESTO电磁阀CPV10-M1H-5LS-M7-B-EX
550696
GTIN: 4
阀功能 两位五通，单稳态
驱动方式 电控
阀尺寸 10 mm
标准标称流量 400 l/min
工作气口 M7
工作电压 24V DC
工作压力 0 MPa ... 1 MPa
工作压力 0 bar ... 10 bar
结构特点 活塞闸阀
复位类型 气动弹簧
防护等级 IP50
公称通径 4 mm
排气功能 不带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 外部
内先导
流向 不可逆
符号 00991942
搭接 正重叠
先导压力 Mpa 0.3 MPa ... 0.8 MPa
先导压力 3 bar ... 8 bar
b 值 0.4
C 值 1.6 l/sbar
关闭时间 40 ms
打开时间 17 ms
持续通电率 *，同时保持电流降
所需的电流消耗 0.016 A
*输入功率 Pi 0.76 W
*输入电压 Ui 32 V
*输入电流 Ii 0.2 A
有效内部电感 Li 低到可忽略不计
有效内部电容 Ci 低到可忽略不计
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
储存温度 -20 °C ... 40 °C
介质温度 -5 °C ... 50 °C
环境温度 -5 °C ... 50 °C
产品重量 70 g
安装方式 带通孔
先导气口 12/14 共用管线
先导排气口 82/84 共用管线
气接口，气口 1 共线
气接口，气口 11 共线
气接口，气口 2 M7
气接口 3/5 组合 共线
气接口，气口 4 M7
材料说明 RoHS 合规
密封件材料 HNBR
NBR
外壳材料 压铸铝
黄铜
POM
PPS
