费斯托气缸DFM-16-80-P-A基本要点
170838
GTIN: 4
导向杆气气缸，公制DFM
驱动器和导轨位于一个壳体中
扭矩和剪切载荷高
滑动导轨或循环滚珠轴承导轨

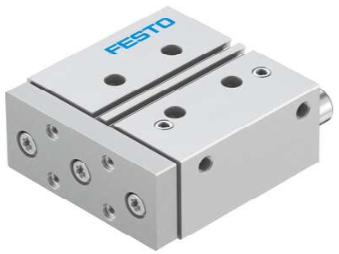

导向杆气缸，公制 DFM
导向杆气缸 DFM 具有的导向和极大的扭矩和侧向力吸收以及坚固紧凑的结构，值得信赖。它适用于夹紧、提升和阻挡应用。
驱动器和导轨位于一个壳体中
扭矩和剪切载荷高
滑动导轨或循环滚珠轴承导轨
多种固定和安装方式
派生型种类繁多，满足个性化应用
多种派生型，建议用于锂离子电池制造的生产系统
导向杆气缸
DFM-16-80-P-A-GF
170838
New
导向杆气缸
DFM-16-80-P-A-GF-F1A
8118828
导向杆气缸
DFM-16-80-P-A-KF
170913
New
导向杆气缸
DFM-16-80-P-A-KF-F1A
8118836
导向杆气缸
DFM-16-80-P-A-GF
负载重心到联接板的距离 xs 50 mm
行程 80 mm
活塞直径 16 mm
工作模式，驱动单元 联接板
缓冲 两端带弹性缓冲环/垫
安装位置 可选
导轨 滑动轴承导轨
结构特点 导轨
位置检测 通过接近开关
符号 00991737
工作压力 0.2 MPa ... 1 MPa
工作压力 2 bar ... 10 bar
*速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
环境温度 -20 °C ... 80 °C
端位的冲击能量 0.15 J
*容许扭矩负载 Mx 与行程成函数关系 1.28 Nm
*有效负载取决于距离 xs 下的行程 55 N
6 bar 时的理论力值，返回行程 90 N
6 bar 时的理论力值，前进行程 121 N
移动质量 428 g
产品重量 960 g
备用接口 查看产品图纸
气动接口 M5
材料说明 RoHS 合规
盖子材料 精制铝合金
密封件材料 NBR
外壳材料 精制铝合金
活塞杆材料 高合金不锈钢
