鼠笼式电动机转子偏心故障模拟仿真试验研究
1.1 组成和用途

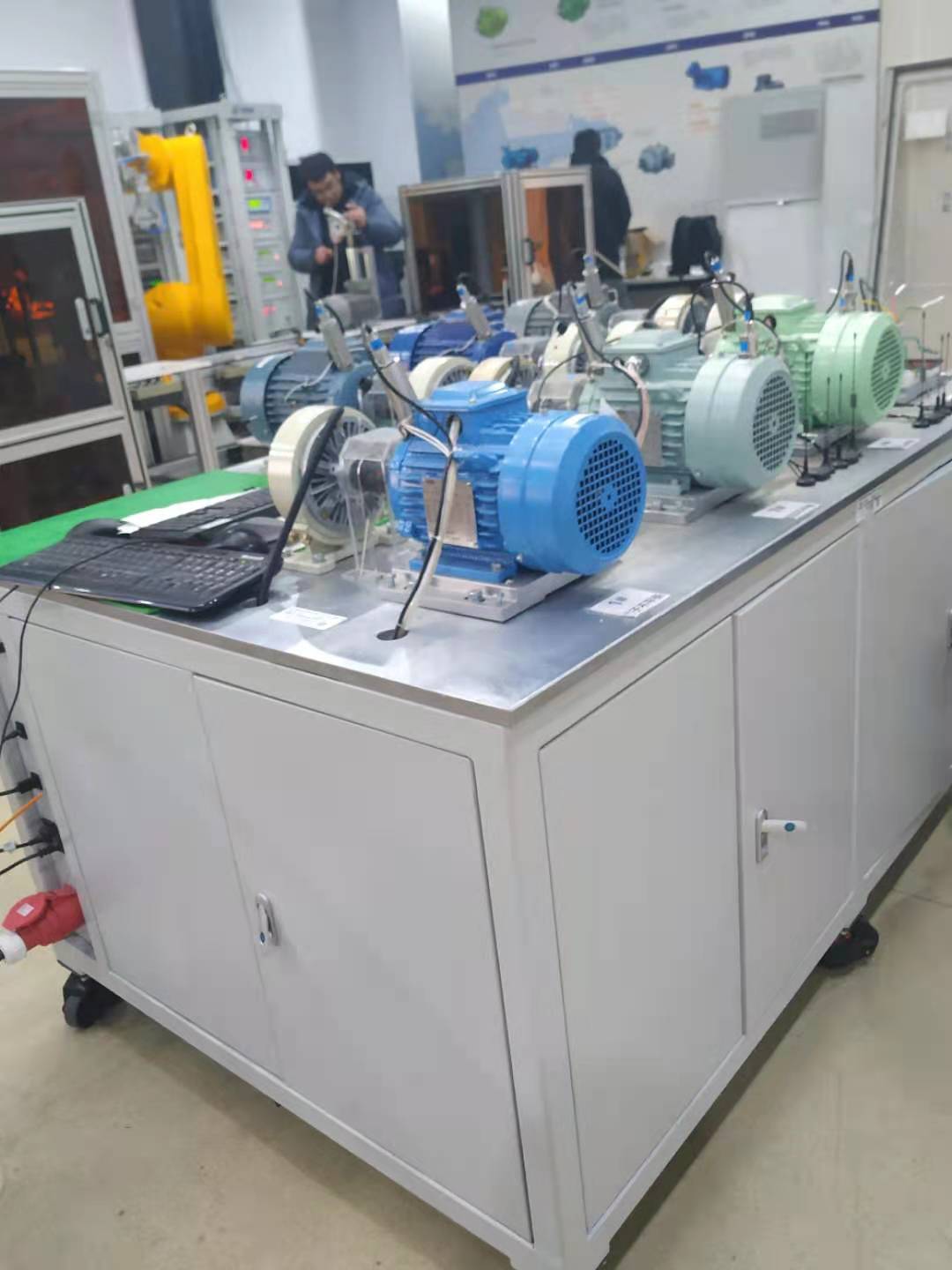

PT650-AM电动机转子偏心故障模拟仿真试验平台主要由高性能电机状态诊断系统、实验平台台架，三相异步电动机，联轴器，双支撑试验轴承座单元，动平衡校正单元，行星齿轮箱，磁粉制动器，转速调节及转速显示模块，负载显示调节模块，转速脉冲输出模块，电流测量传感器，电流显示单元，三相电压外接导线，变频驱动及直接驱动两种电源驱动模式，RUZ变频器通讯模块所组成。
VALENIAN 鼠笼式电动机转子偏心故障模拟仿真试验研究

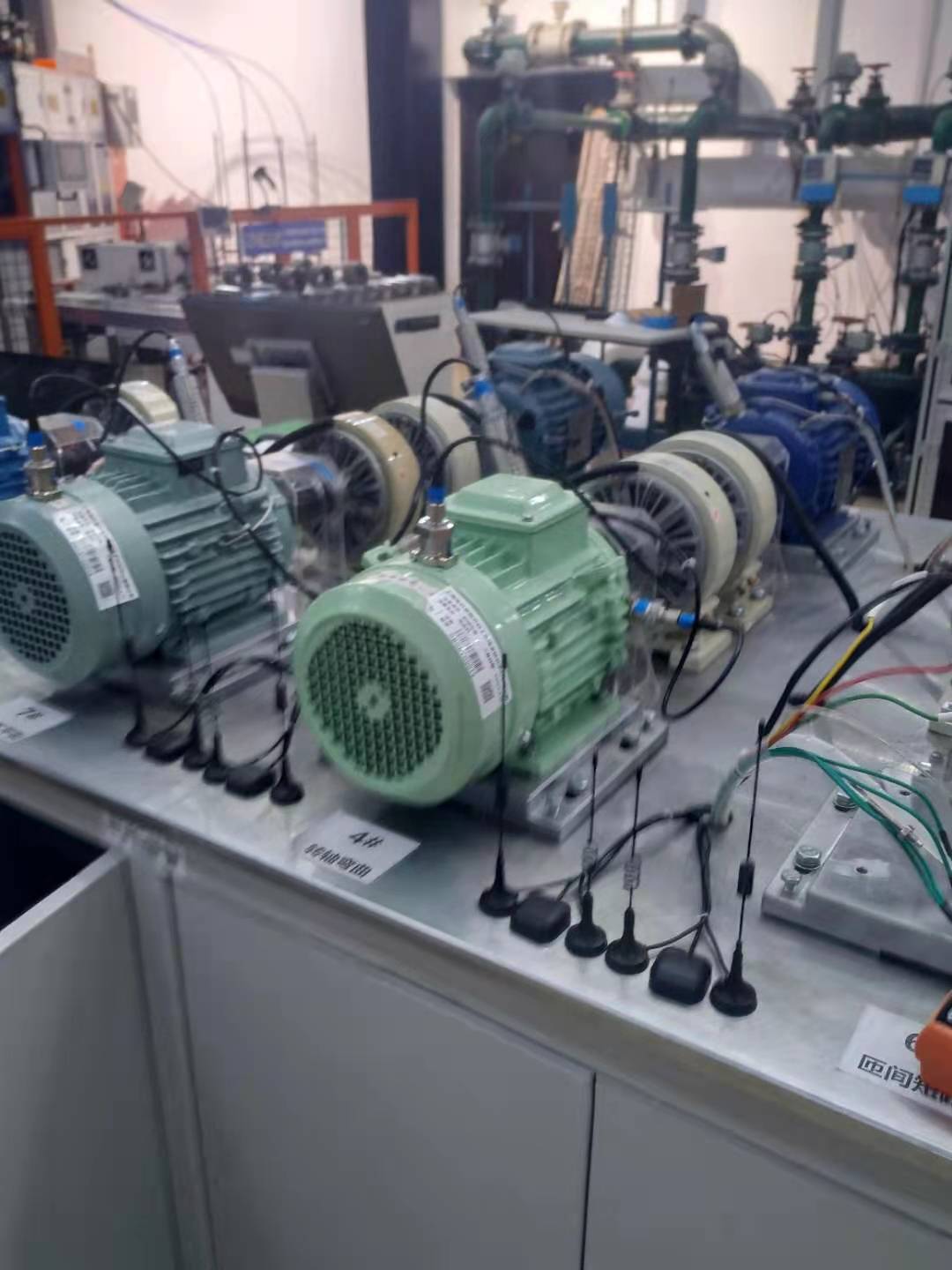

包含如下7种故障电机：分别为转子不平衡交流电机(RUM-1)，转子偏心交流电机(RMM-1)，轴弯曲的交流电机(BRM-1)，轴承故障交流电机(FBM-1)，转子条故障交流电机(BBM-1)，定子绕组故障交流电机(WFM-1)，电压不平衡和单相交流电机(SPM-1)所组成。
不同故障类型模拟

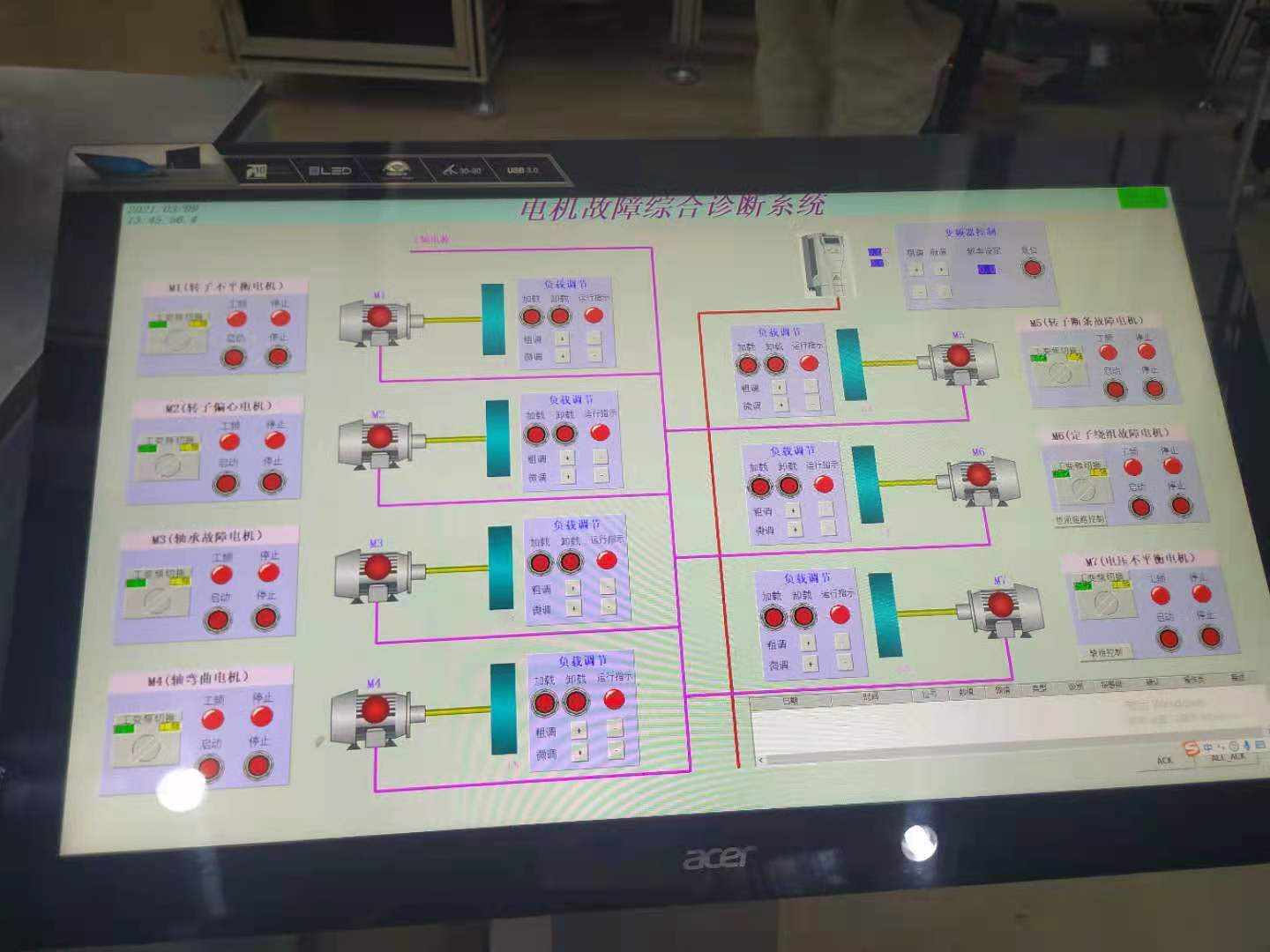

该PT650-AM基于电动机及旋转设备状态的预防性维护（PdM）和诊断是一种高度可靠的节省成本的技术，高性能电机状态诊断系统，通过钳式电流传感器和电压钳电缆连接到电机电缆上的。它从电机驱动系统收集数据并将其保存到SQL数据库中。在测试期结束时，工具箱会生成一份状态评估报告，其中说明系统存在的故障、故障时间信息、建议的改善措施以及这些故障对能效的影响。可以用于监视和诊断机电设备的故障，以防它们导致不可逆转的损坏，恶化和灾难性故障。采用本套系统可以更深入地了解各种机电故障电流症状。在短期内学诊断现场运行机电故障问题所需的专门技能，只能通过使用控制良好的试验台进行实验来获得。
