灯具恒温耐久试验箱
一、 主要技术指标：
15立方环境试验箱、灯具试验安装工作台/支架及20通道灯具耐久试验控制装置
1. 环境试验箱（15立方）
该试验箱依据GB7000.1-2007标准要求设计，可实现对灯具试验的环境温度进行控制，采用循环加热或冷却室内空气的方式，采用*PID控温技术，使其稳定在设定的范围内。
环境试验箱由试验箱体及制冷－制热机组组成
(1). 试验箱体：
• 工作室尺寸：3000 mm×2200 mm×2300 mm（长×宽×高）
• 外部尺寸：3150 mm×2300 mm×2450 mm（长×宽×高）
注：不含制冷－制热机组及20通道耐久控制柜位置；
• 库体：采用50mm厚钢聚氨脂库板。内部采用不锈钢板， 外部为彩色钢板，表面进行喷塑处理，夹层内部隔热层采用耐燃聚氨脂，并且进行一体式发泡。箱体侧面安装有二个DN70引线孔，引线孔材料为聚乙烯或不锈钢，同时配置橡胶密封塞。
• 门：采用单开门方式，尺寸1000×2000mm。采用50mm厚钢聚氨脂库板。内部采用不锈钢板，外部为彩色钢板，表面进行喷塑处理，夹层内部隔热层采用耐燃聚氨脂，并且进行一体式发泡。门体密封条为双层硅橡胶或氯丁(二烯)橡胶，带有400×400mm观察窗1扇，观察窗采用双层中空玻璃，边缘镶嵌不锈钢框，框与玻璃之间采用硅橡胶密封。密闭门采用内外都可打开的结构。
• 照明：房间顶部安装有2套耐热照明灯具；照明开关安装在门外侧。
(2). 制冷－制热机组
• 电源：AC：380V±10%，50Hz
• 温度范围：20～50℃
• 温度均匀度：±2℃
• 温度波动度：±1℃
• 升温速率：2℃/min
• 制冷/热方式：压缩机工作方式（380V，4P）
• 机组冷却方式：风冷方式
• 显示/控制方式：PLC＋触摸屏
2. 灯具试验安装工作台/支架
灯具试验安装工作台及支架，方便灯具安装，底部安装有脚轮，方便工作台及支架移动，适应不同灯具试验要求。同时安装有20路多功能插座。
(1). 台灯试验工作台：
• 材料：烤漆钢制，二层。底部安装脚轮
• 尺寸： 1000 mm×2200 mm×1500 mm（长×宽×高）
(2). 壁灯试验安装板：
• 材料：钢制烤漆框架结构（安装在库板上），同时具有挂钩
• 尺寸： 1000 mm×1500 mm（长×宽）
(3). 吊灯试验安装支架：
• 材料：钢制烤漆框架结构。底部安装脚轮，同时具有挂钩
• 尺寸：1500 mm×800 mm×1800 mm（长×宽×高）

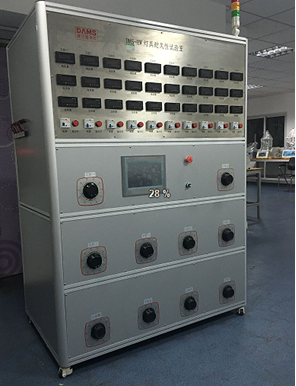

3. 灯具耐久试验控制装置(20通道)
采用PLC集中控制＋常规低压电气控制相结合的方式，灯具耐久试验控制台主要包括以下仪器设备：
• 两台交流稳压电源（30kVA以上，需方自备），其中一台接入12路试验回路，另
一台接入6路试验回路。2路直流电源部分保留接入端；
• 18台独立的调压器（每路3kVA或以上）；
• 18路交流电参数表，2路直流电参数表；
• PLC＋彩色触摸屏（10”以上），主要完成*多20路试验的时间控制、过程和状
态控制，不涉及电参数的设定和显示；
• 低压控制线路相互独立，包括调压器、电参数表、接触器或继电器、声光报警、
