CAMOZZI双作用无杆气缸接口尺寸中文资料
型号 基本型、滑动轴承型和滚动轴承型，标准滑座和短滑座（对于缸径为 50 和 63 的无杆气缸，无滚动轴承型）
材料 阳极氧化铝合金端盖及缸筒，丁腈橡胶及聚氨酯密封件
工作温度 -10 ÷ 70°C
工作压力 1 ÷ 8 bar 1.5 ÷ 8 bar（缸径为 25 的滚动轴承型）
速度 10 ÷ 1000 mm/s（空载）
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
52 系列无杆气缸缸径从 25 至 63 mm 共五种，每种缸径均有基本型、滑动轴承型和滚珠轴承型可供选择。
无杆气缸上用于输出力的滑座长度有标准长度和短滑座两种。活塞上装有永磁铁，通过安装磁性接近开关，可得到活塞的位置信号。
气缸两端盖上均装有可调气缓冲装置，且每个端盖上各有 2 个进（出）气口，根据使用情况可选择各任意一个进（出）气口，同时其余的一对进（出）气口必须用相应的管接头堵住。
可按用户要求供应一端双向进（出） 气口的无杆气缸
建议无杆气缸应尽量使用在洁净、少尘的环境中。
注：1. 安装附件、磁性接近开关及封堵进 （出）气口的管接头均需单独订购 如果使用时气缸的运行速度过 1000 mm/s，请使用油雾润滑
基本型、滑动轴承型和滚动轴 承型三种类型
标准滑座和短滑座任选
可供一端双向进 (出) 气口形式
缸径 25, 32, 40, 50, 63 mm
缓冲行程 缸径 25 = 14 mm 缸径 32 = 20 mm 缸径 40 = 25 mm 缸径 50 = 22 mm 缸径 63 = 32 mm
标准滑座行 程（P 型） 短滑座行程 （M 型） 缸径 25 = 大 6000 mm 缸径 32 = 大 5950 mm 缸径 40 和 50 = 大 5900 mm 缸径 63 = 大 5880 mm 大 6000 mm
行程允差 行程 ≤ 1000 mm，允差范围为 0 至 +0.6 mm 行程 > 1000 mm，允差范围为 0 至 +3 mm
接口 G1/8 (缸径 25，32) G1/4 (缸径 40) G3/8 (缸径 50，63)

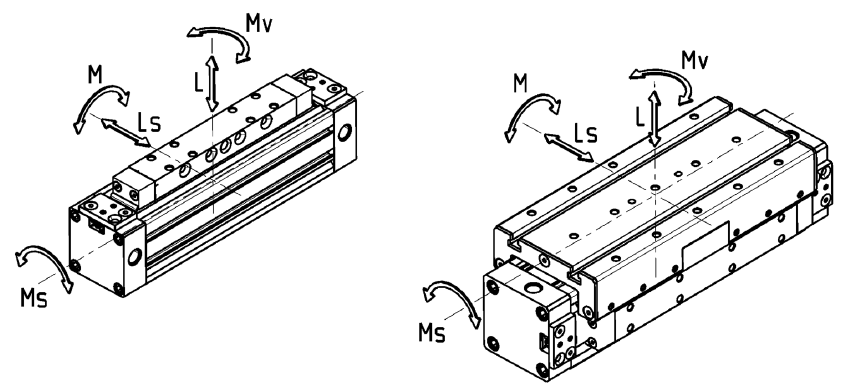

复合负载
当有多个负载和力矩同时施加于无杆气缸时，应按下列公式计算: L / L (max) + Ls / Ls (max) + M / M (max) + Ms / Ms (max) + Mv / Mv (Max) ≤ 1。
- 对于基本型：负载和力矩值指的是通过缸筒中心。
- 对于滑动轴承型和滚动轴承型：负载和力矩值指的是导轨的中心点。
以上型号均需确保固定表面的大平面度为 0.1。
负载和力矩值指的是气缸运行速度是在如下条件：
- 基本型和滑动轴承型：≤ 0.2 m/s,
- 滚动轴承型： ≤ 2 m/s。
- 当基本型和滑动轴承型的运行速度过 0.2 m/s 时，负载和力矩值应乘以小于 1 的负载修
52M8P25A 无杆气缸 双作用 25
52M8P32A 无杆气缸 双作用 32
52M8P40A 无杆气缸 双作用 40
52M8P50A 无杆气缸 双作用 50
52M8P63A 无杆气缸 双作用 63
52M2P25A 无杆气缸 双作用 25
52M2P32A 无杆气缸 双作用 32
52M2P40A 无杆气缸 双作用 40
52M2P50A 无杆气缸 双作用 50
52M2P63A 无杆气缸 双作用 63
52M2P25A 无杆气缸 双作用 25
52M2P32A 无杆气缸 双作用 32
52M2P40A 无杆气缸 双作用 40
52M2P50A 无杆气缸 双作用 50
52M2P63A 无杆气缸 双作用 63
