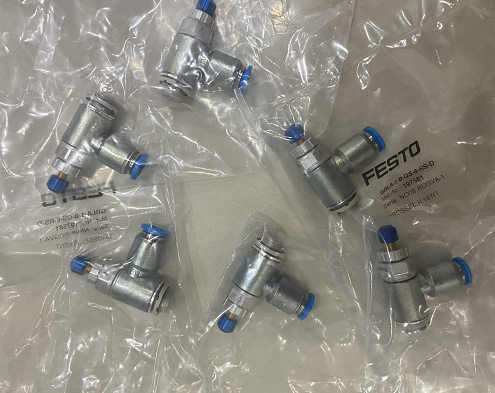

主营GRLA-1/8-QS-6-RS-D单向节流阀量大从优
功能
用单向节流阀可调节气缸推进和
返回时的活塞速度。
通过相应地限制排气或供气的流
量就可实现调节。
止回功能以相
反方向工作。
节流功能在阀内部产生一个可调
节的环状间隙。
通过旋转滚花螺
母或一字槽螺母就可增加或缩小
这个间隙。
通过这个调节元件可设置所需的
限制。
151162单向节流阀 GRLA-M5-PK-4-B
151163单向节流阀 GRLA-M5-RS-B
151164单向节流阀 GRLA-M5-PK-3-RS-B
151165单向节流阀 GRLA-1/8-B
151166单向节流阀 GRLA-1/8-PK-3-B
151167单向节流阀 GRLA-1/8-PK-4-B
151168单向节流阀 GRLA-1/8-PK-6-B
151169单向节流阀 GRLA-1/8-RS-B
151170单向节流阀 GRLA-1/8-PK-4-RS-B
151542单向节流阀 GRLA-1/8-NPT-RS-B
阀功能 单向流量控制功能，用于气源
气动连接, 气口 1 PK-6 带管接螺母
气动连接, 气口 2 G1/4
调节元件 凸缘螺丝
安装类型 具有螺纹的
节流方向上的标准额定流量 540 l/min
单向节流方向上的标准额定流量 410 - 585 l/min
工作压力 0.3 - 10 bar
环境温度 -10 - 60 °C
工作介质 过滤、未润滑压缩空气，过滤精度40 祄
过滤、已润滑的压缩空气，过滤精度 40 祄
装配位置 任何
节流方向上的标准额定流量：6 -> 0 bar 840 l/min
单向节流方向上的标准额定流量: 6 -> 0 bar 635 - 910 l/min
介质温度 -10 - 60 °C
**紧固扭矩 11 Nm
151547单向节流阀 GRLA-1/4-NPT-B
151548单向节流阀 GRLA-1/4-NPT-1/4-B
151549单向节流阀 GRLA-1/4-NPT-3/8-B
151550单向节流阀 GRLA-1/4-NPT-RS-B
151555单向节流阀 GRLA-3/8-NPT-B
151556单向阀 GRLA-3/8-NPT-1/4-B
151557单向阀 GRLA-3/8-NPT-3/8-B
151559单向节流阀 GRLA-1/2-NPT-B
151561单向节流阀 GRLZ-1/8-NPT-B
151171单向节流阀 GRLA-1/8-PK-6-RS-B
151172单向节流阀 GRLA-1/4-B
151173单向节流阀 GRLA-1/4-PK-4-B
151174单向节流阀 GRLA-1/4-PK-6-B
151175单向节流阀 GRLA-1/4-RS-B
151176单向节流阀 GRLA-1/4-PK-4-RS-B
151177单向节流阀 GRLA-1/4-PK-6-RS-B
气接口 2 M5 G1/8 G1/4 G3/8 G1/2
气接口 1 QS-3, QS-4, QS-6 QS-3, QS-4, QS-6, QS-8 QS-6, QS-8, QS-10 QS-6, QS-8, QS-10 QS-12
阀功能 排气单向节流功能
调节元件 一字槽螺母
滚花螺母
安装方式 外螺纹拧入
安装位置 任意
额定紧固扭矩 [Nm] 0.8 ±10% 3 ±10% 5 ±10% 10 ±10% 15 ±10%
- 流量
83 ... 4320 l/min
-Q- 温度范围
–10 ... +60°C
-L- 工作压力
0.2 ... 10 bar
