一、产品用途
驻波相位调配器适用于微波测量领域，能使用户在完全真实的操作条件下，将很宽范围的已知的
源阻抗及负载阻抗加到被测件上，从而找出被测件参数的各种变化以及值。可应用于有源相
控阵雷达 T/R 组件、微波芯片、微波晶体管、微波元器件及子系统的功率参数、IMD 、ACPR、谐波、
噪声及很多其他特性的测量及化。
二、使用方法
1.将 N 型连接器接入设备。旋开标尺锁紧螺母及千分尺锁紧螺母。
2.移动标尺调节相位，旋动千分尺调节驻波。
3.需要大驻波比时，两个千分尺可相互调节。
标尺锁紧
千分尺锁紧
注意事项：
1.千分尺零位为可移动的大驻波位置。再向下调节可使驻波进一步变大，但此位置
时不建议移动标尺。
2.器件各部件通过平行度、垂直度校准，请勿松紧任一螺钉（除锁紧装置），否则可
能造成器件不能正常工作。
3.标尺直纹处为电池盖板。向下滑动可更换纽扣电池。
4.日常使用中请注意防尘。导轨部分可定期添加少量润滑油。如导轨发生滑动阻
力时，请勿强行滑动，需检查导轨表面是否有异物，清除异物可使用压缩空气等除尘
方式。强行移动会导致导轨精度降低，增加误差。
2
四、仪器性能指标
特性阻抗： 50Ω（未调节时）
频率范围： 0.6-8GHz
平均功率： 300W
插入损耗： ≤0.6dB(小 VSWR）
驻波比： 1.2～20
相位可调： 0-360°
连接器： N(F,F)
温度范围： -55℃～+85℃

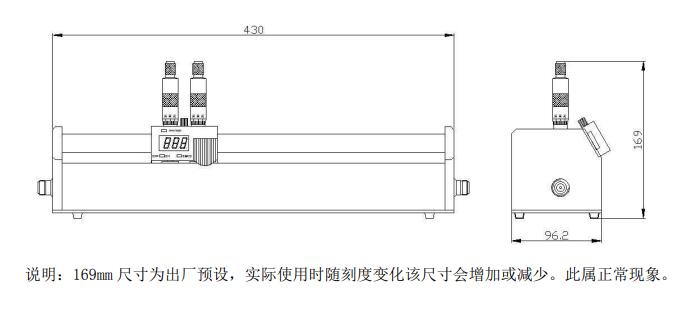

外形尺寸： 430×169×96.2mm（公差±5%）
重量： 4.5Kg
