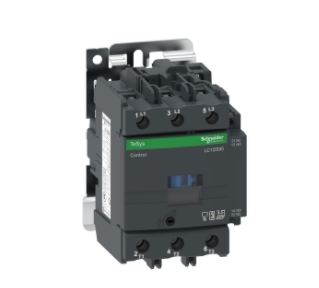

施耐德交流接触器LC1D95/220VAC
主要信息
接触器应用领域
应用于无感或微感负载、电阻炉
应用于功率因数大于等于0.95的交流负载中
使用类别
AC-4
AC-1
AC-3
AC-3e
极数
3P
power pole contact composition
3 NO
额定工作电流 [Ie]
125 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路
95 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路
95 A 60 °C) 在…上 <= 440 V AC AC-3e 适用 电源回路
控制回路电压
220 V AC 50/60 Hz
辅助触点类型
1 NO + 1 NC
补充信息
额定工作电压 [Ue]
电源回路: 660 V AC
电源回路: <= 225 V DC 25...400 Hz
电动机功率 (kW)
55 kW 在…上 500 V AC 50/60 Hz (AC-3)
45 kW 在…上 1000 V AC 50/60 Hz (AC-3)
45 kW 在…上 415/440 V AC 50/60 Hz (AC-3)
45 kW 在…上 660/690 V AC 50/60 Hz (AC-3)
15 kW 在…上 400 V AC 50/60 Hz (AC-4)
25 kW 在…上 220/240 V AC 50/60 Hz (AC-3)
45 kW 在…上 380/400 V AC 50/60 Hz (AC-3)
55 kW 在…上 500 V AC 50/60 Hz (AC-3e)
45 kW 在…上 1000 V AC 50/60 Hz (AC-3e)
45 kW 在…上 415/440 V AC 50/60 Hz (AC-3e)
45 kW 在…上 660/690 V AC 50/60 Hz (AC-3e)
25 kW 在…上 220/240 V AC 50/60 Hz (AC-3e)
45 kW 在…上 380/400 V AC 50/60 Hz (AC-3e)
电气寿命
1.2 Mcycles 95 A AC-3 Ue条件下 <= 440 V
1.3 Mcycles 125 A AC-1 Ue条件下 <= 440 V
3.2 Mcycles 48 A AC-3 Ue条件下 660/690 V
1.2 Mcycles 95 A AC-3e Ue条件下 <= 440 V
3.2 Mcycles 48 A AC-3e Ue条件下 660/690 V
机械寿命
4 Mcycles
*操作频率
3600 次/小时 在…上 <60 °C
动作时间
20...35 ms 闭合
6...20 ms 分断
控制电压限额
释放: 0.3...0.6 Uc 在…上 50/60 Hz 55 °C)
运行: 0.8...1.1 Uc 在…上 50 Hz 55 °C)
运行: 0.85...1.1 Uc 在…上 60 Hz 55 °C)
(~50Hz保持)功耗 (VA)
26 VA 50 Hz 0.3 20 °C)
26 VA 60 Hz 0.3 20 °C)
约定发热电流 [Ith]
10 A 在…上 <60 °C 适用 信号回路
125 A 在…上 <60 °C 适用 电源回路
平均阻抗
0.8 mΩ - Ith 125 A 50 Hz 适用 电源回路
热消散
6…10 W 在…上 50/60 Hz
额定短时耐受电流 [Icw]
135 A 在…上 <40 °C - 10 分钟 适用 电源回路
1100 A 在…上 <40 °C - 1 s 适用 电源回路
800 A 在…上 <40 °C - 10 s 适用 电源回路
400 A 在…上 <40 °C - 1 分钟 适用 电源回路
100 A - 1 s 适用 信号回路
120 A - 500 ms 适用 信号回路
140 A - 100 ms 适用 信号回路
与继电器配合使用的熔丝
10 A gG 适用 信号回路 符合 IEC 60947-5-1
200 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路
160 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路
过电压类别
III
额定绝缘电压 [Ui]
信号回路: 690 V 符合 IEC 60947-1
电源回路: 690 V 符合 IEC 60947-4-1
浪涌抑制模块
无内置浪涌抑制模块
辅助触点类型
类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1
类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1
信号回路频率
25...400 Hz
*小开关电流 [Imin]
5 mA 适用 信号回路
不重迭时间
1.5 ms 失电 NC及NO触点之间
1.5 ms 得电 NC及NO触点之间
绝缘电阻
> 10 MΩ 适用 信号回路
安装方式
导轨安装
底板安装
接线能力
控制回路: 螺栓紧固 1…4 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 1…2.5 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 1…4 mm² 电缆选型: 硬线 不带篐线端子
电源回路: 母线端子 电缆选型: 硬线 母线横截面: 3 x 16 mm
电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆选型: 软线 不带篐线端子
电源回路: 接线端 4…25 mm² 接线片外径Ø: 17 mm 电缆选型: 软线 不带篐线端子
电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆选型: 软线 带篐线端子
电源回路: 接线端 4…16 mm² 接线片外径Ø: 17 mm 电缆选型: 软线 带篐线端子
电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆选型: 硬线 不带篐线端子
电源回路: 接线端 4…25 mm² 电缆选型: 硬线 不带篐线端子
紧固扭矩
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝
电源回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6...8 mm 一字
电源回路: 1.2 N.m 通过 螺栓紧固 六角型 4 mm
电源回路: 1.2 N.m 通过 接线端 六角型 10 mm 螺丝: M6
电源回路: 1.2 N.m 通过 接线端 用螺丝刀 Ø 8 一字
电源回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2
高度
127 mm
宽度
85 mm
深度
130 mm
控制回路特性
AC 在…上 50/60 Hz
额定冲击耐受电压 [Uimp]
6 kV 符合 IEC 60947
safety cover
无
安全可靠等级
B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1
B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1
(~50Hz吸合)功耗 (VA)
245 VA 60 Hz 0.75 20 °C)
245 VA 50 Hz 0.75 20 °C)
产品净重
1.61 kg
型号
LC1D
环境
符合标准
IEC 60947-4-1
GB 14048.4
产品
CCC
CE
UKCA
污染等级
3
防护措施
TH 符合 IEC 60068-2-30
IP 保护等级
IP2x 前面板 主回路适用 符合 IEC 60529
IP2x 前面板 线圈回路适用 符合 IEC 60529
环境温度
-40…60 °C
60…70 °C 有降容
贮存环境温度
-60…80 °C
周围空气温度
60…70 °C （Uc下允许）
工作海拔
3000 m 无
耐火及耐异常高温能力
850 °C 符合 IEC 60695-2-11
抗冲击、震动性能
抗震性能 触头打开 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6
抗冲击性能 11 ms 触头打开 (8 gn) 符合 IEC 60068-2-27
抗冲击性能 11 ms 触头闭合状态 (10 gn) 符合 IEC 60068-2-27
抗震性能 触头闭合状态 (3 gn (5...300 Hz)) 符合 IEC 60068-2-6
质量标识
CE 声明
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
1.588 kg
包装1高度
11.5 cm
包装1宽度
14.7 cm
包装1长度
15.5 cm
包装2的单位类别
CAR
包装2的数量
5
包装2重量
8.366 kg
包装2高度
20.4 cm
包装2宽度
28.9 cm
包装2长度
39.6 cm
