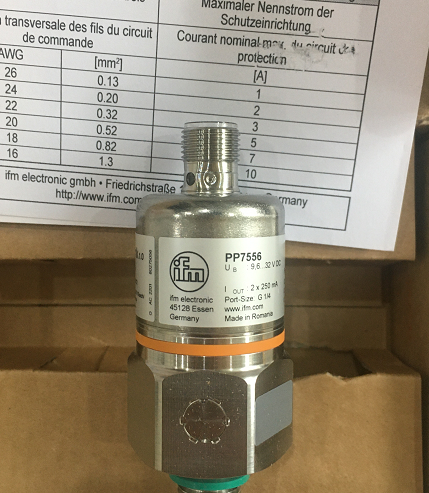

IFM易福门PP7556压力开关坚固的设计
量程范围:-100Kpa~200MPa;
供电电压:12~35V DC(24V DC 校准电压)/交流220vAC供电
输出继电器容量:380V 3A, 220V 5A，24V DC 5A等
精 度优于0.0.5%FS、1%FS等各种
设置围:全量程段可以设置
采样速率:10次/秒(可以根据客户需要定制要求的速度)。
产品特征
输入和输出数 数字输出数量: 2
测量范围
0...2.5 bar
0...2500 mbar
0...36.3 psi
0...250 kPa
系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5
应用
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -25...90
爆破压力*小值
50 bar
725 psi
5000 kPa
抗压强度
20 bar
290 psi
2000 kPa
压力 相对压力
电气数据
工作电压 [V] 9.6...36 DC; (通信模式: 18...32)
电流损耗 [mA] < 45
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 0.3
的输入/输出
输入和输出数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号; IO-Link; (可配置)
电气设计 PNP
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 170
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围
0...2.5 bar
0...2500 mbar
0...36.3 psi
0...250 kPa
开关点, SP
0.02...2.5 bar
0.4...36.2 psi
2...250 kPa
复原点, rP
0.01...2.49 bar
0.2...36 psi
1...249 kPa
设定步距
0.01 bar
0.2 psi
1 kPa
出厂设定
SP1 = 0.63 bar
rP1 = 0.58 bar
SP2 = 1.88 bar
rP2 = 1.83 bar
OUT1 = Hno
OUT2 = Hno
精度/偏差
开关点精度 [测量范围值的%] < ± 0,5
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%] < ± 0,1
长时间稳定性 [测量范围值的%] < ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)
反应时间
反应时间 [ms] < 3
用于开关量输出的阻尼dAP步骤 [s] 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.0
外形 无轮廓
SIO模式 有
必需的mater port type A
模拟过程数据 1
二位输出过程数据 2
处理周期*小值 [ms] 2.3
支持的DeviceID
运行方式
DeviceID
默认
7
工作条件
环境温度 [°C] -25...85
存储温度 [°C] -40...100
外壳防护等级 IP 68; (7天/水深1 m/ 0.1 bar)
坚固的设计，适用于严苛的工业环境
2 个开关输出，可将其中一个配置为诊断输出
较高的抗冲击和振动能力
高于 1 亿次压力周期的使用寿命
通过 IO-Link 的友好通信
