一、 功能概述：
交流电风扇在根据GB12019-2008《交流电风扇能效限定值及能效等级》测定能效值时，依据GB13380-2007《交流电风扇与调速器》的要求测得电风扇的风速值，并根据*标准要求计算风量；普通的风量测试装置靠人手操作，操作人员进入测试室，破坏了风场，试验数据精度低，并且效率低下；本测试系主要采用电脑控制，步进马达驱动，操作人员处于测试室外，人员不会对风场产生影响，设备测试工作全自动完成，并将试验数据记录、保存、自动生成风量报表与能效等级评定，具有数据准确、重复性好、效益高、数据贮存方便等特点。

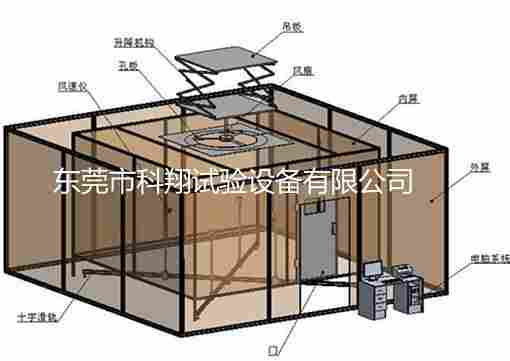

二、测试系统结构： （如下图）
三、测试系统原理：
设备主要由风量测试机构、试验屏、试样安装架、试验外屏、电脑控制系统几部分组成，试验室净空要求不小于4000mm,要求不得有梁柱等干扰气流的构件；试验外屏与试验屏组成了一个空气循环通道，为适应试样的不同规格，试验内屏的顶孔是可以调节的；试验安装在一个可能高低调节的试样安装架，安装架采用电机自动调节试样高度；四个风速计座可以沿试验内屏两条对角线的四个方向移动，采用步进电机移动，其初始位置处于中间零位，自动测试时电脑控制步进电机到左边40mm处采集一个风速值，再到右边20mm片采集一个风速值，完成一个风环风速测试；然后进入另一个风环测量风速值，每个风环半径差值80mm，直到所测量风速值小于9m/min为止。

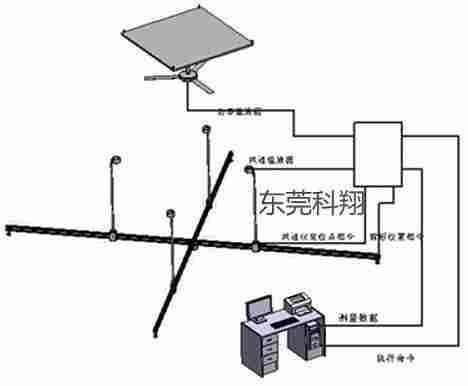

设备电脑控制系统主要用于试验数据的采集、记录、计算、贮存、查询等，控制系统原理如下图：
电脑主要用于设定试验参数（风速计距中心点距离、风速计往四周采集点位置等）、接收PLC传来的试验数据、计算分析试验数据、计算风量值、计算能效值、贮存、查询试验数据等功能，同时根据操作者的向PLC发出执行命令；PLC控制器主要执行电脑执行指令，收集风速计与功率计传来的数据值。
