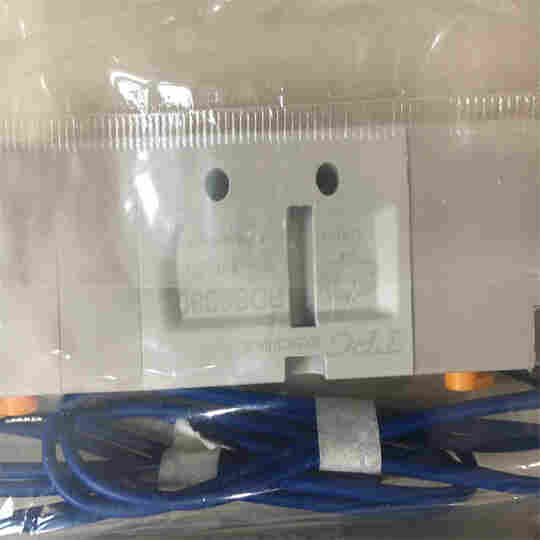

韩国TPC电磁阀 RDS3330-1G-02
图中的1、2、3标号采用的是GB／T 32215-2015标准的标识，按标准规定主气口由一位数字来识别，具体标识分别是：进气口为1，工作口为2，排气口为3。
按标准规定：控制机构，先导控制口和电气连接线都用二位数字标识，如以下图5中的12，14，其一位数字是1，第二位数字表示当相应控制机构动作时与主气口1连接的主气口的编号。
特别要说明的是：上下两个方框不是两个腔体，而是分别表示通电和未通电时的状态，上面方框(左边方框)是表示通电后流体流动的方向和端口，下面方框(右边方框)是表示不通电的时候流体流动的方向和端口。这种双状态的画法是把管路连接画在不通电的情况下，即画在下面的方框(右边方框)。
五通先导型电磁阀DV1000.3000.4000 系列快速反应时间
大容量 :反应时间 12ms以下 (DV1000) :扩大有效过流面积 :(原先相同尺寸的产品相比扩大约 2.5倍) :低功率消耗 1.0W (24VCD.41mA)高可靠性 :
使用寿命长 :安装Wear Ring →防止Spool片的磨损 :使用U Packing →降低磨擦电阻 :采用Piston Return 方式归位产品的多样性 :电磁线圈无极性，
易于安装 :标准类型在冬季环境中不可用 :标准型号为公共排气1.系列号1 : DV1000 系列
3 : DV3000 系列
4 : DV4000 系列2.动作形式1 : 单电控
2 : 双电控
3 : 中位封闭
4 : 中位排气
5 : 中位加压3. 接管形式
20 : 直接安装型
40 : 底座安装型4. 额定电压
* 1 : AC110V
* 2 : AC220V
5 : DC24V
* : 非标准5. 出线方式
韩国TPC电磁阀 RDS3330-1G-02
