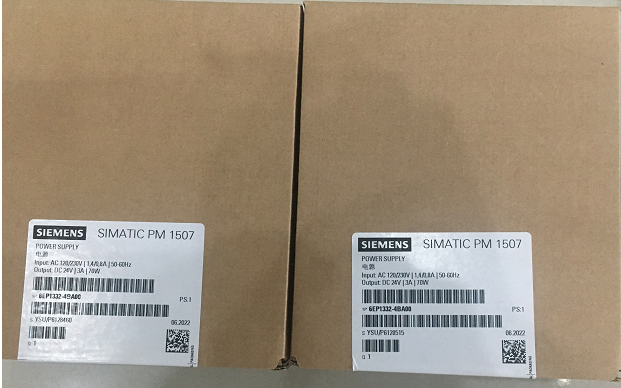

SIEMENS西门子电源6EP1332-4BA00到货实物
电磁兼容
标准
用于发射干扰EN 55022 B 类
用于电源谐波限制EN 61000-3-2
抗干扰性EN 61000-6-2
环境条件
环境温度
运行中0 ... 60 °C；自然对流
在运输过程中-40 ... +85 °C
储存期间-40 ... +85 °C
符合 IEC 60721 的环境类别气候等级 3K3, 5 … 95% 无冷凝
力学
电气连接类型螺钉/弹簧夹连接
在输入L、N、PE：1 个螺钉端子，每个 0.5 ... 2.5 mm²
在输出L+、M：2 个弹簧加载端子，每个端子适用于 0.5 至 2.5 mm²
供电网络类型1相交流
交流电源电压
初始值自动范围选择
电源电压
1 在交流额定值120 伏
2 在交流额定值230 伏
输入电压
1 个交流85 ... 132 伏
2 个交流170 ... 264 伏
输入宽范围输入设计不
过压过载能力2.3 × Vin 额定值，1.3 毫秒
市电缓冲的工作条件在 Vin = 93/187 V
停电时输出电流额定值的缓冲时间*小值20 毫秒
市电缓冲的工作条件在 Vin = 93/187 V
线路频率
1个额定值50赫兹
2 额定值60赫兹
线路频率45 ... 65 赫兹
输入电流
在额定输入电压 120 V1.4A
在额定输入电压 230 V0.8 安
* 25 °C 时的浪涌电流限制23个
25 °C 时的浪涌电流限制持续时间
*3 毫秒
I2t 值*值1.3 A²·s
熔断器保护类型T 3,15 A/250 V（不可访问）
进料器中的微型断路器：10 A 特性 B 或 6 A 特性 C
输出
输出电压曲线受控、隔离的直流电压
直流额定值输出电压24 伏
输出电压
在输出 1 处 DC 额定值24 伏
电压的相对整体容差1 %
输出电压的相对控制精度
关于输入电压的缓慢波动0.1 %
关于欧姆负载的缓慢波动0.1 %
残留纹波
*50 毫伏
电压峰值
*150 毫伏
产品功能输出电压可调不
正常操作的显示版本LED 绿色 24 V OK；LED 红色表示错误；黄色 LED 待机
开启时输出电压的行为Vout 无过冲（软启动）
*响应延迟1.5 秒
输出电压的电压上升时间
典型10 毫秒
输出电流
额定值3个
额定范围0 ... 3 安
提供的有功功率典型值72 瓦。
短期过载电流
启动过程中的短路典型值12个
运行期间短路时的典型值12个
过电流过载能力持续时间
关于启动过程中的短路70 毫秒
运行时短路70 毫秒
产品特点
设备桥接是的
用于增加功率的并联开关设备资源的数量2
效率
效率百分比87 %
功率损耗 [W]
在额定输出电压下为额定输出电流典型值11 英寸
闭环控制
输出电压的相对控制精度，输入电压快速波动 +/- 15%（典型值）0.1 %
阻性负载输出电压负载阶跃的相对控制精度 50/100/50 % 典型值1 %
阻性负载负载阶跃输出电压的相对控制精度 10/90/10 % 典型值3 %
设定时间
负载阶跃 10 至 90% 典型值5 毫秒
负载阶跃 90 至 10% 典型值5 毫秒
*5 毫秒
保护和监控
过压保护设计< 28.8 V 时的附加控制回路、限制（闭环控制）
响应值电流限制3.15 ... 3.6 安
响应值 电流限制 典型值3.4 一个
输出短路保护特性是的
短路保护设计电子关机，自动重启
过载和短路显示版本-
安全
输入和输出之间的电流隔离是的
电流隔离安全低输出电压 Uout 符合。符合 EN 60950-1 和 EN 50178 和 EN 61131-2
运行资源保护等级*类
漏电流
*3.5毫安
典型0.4毫安
防护等级 IPIP20
