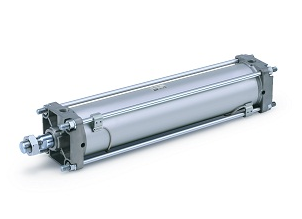

SMC气缸CDA2C80-75Z-W-A93L单杆双作用
活塞通过磁力带动缸体外部的移动体做同步移动。它的工作原理是:在活塞上安装一组高强磁性的*磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。气缸活塞的推力必须与磁环的吸力相适应。
质量*减少15%
气缓冲易于调节
从小型磁性开关到耐强磁场磁性开关都可以安装
设定了杆端安装件、摆动底座安装件的型号 (省去了分别订购气缸和支件的时间)
带磁性开关 (CDA2系列：CDA2，CDA2W，CDA2K，CDA2KW，CDBA2，CDA□H，CDA2W□H，CDA2□Q)
磁耦型外形较小，两头带有安装螺纹和螺母，可直接安装在设备上。
磁耦型无杆气缸负载比较小，适合装载小型工件或机械手来动动作
磁耦型基本型来回动作时，可能会出现滑块转动，必须加导杆导向装置，或者选用带导杆型磁耦无杆气缸
相比于机械型的导向带部分泄漏缺点，磁偶型无外部泄漏，安装使用后可免维护
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 C 单耳环型
缸筒材质 - 铝缸筒
缸径 80 缸径 80mm
通口螺纹的种类 - Rc
气缸行程 75 气缸行程 75mm
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
摆动底座 - 无
杆端安装件 W 双肘接头
磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V
磁性开关个数 - 2个 或 无
订制规格 - 标准
配管口径 1/2
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M22X1.5
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～70℃
给油 不给油式
使用活塞速度 50～500 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 轧辊钢
