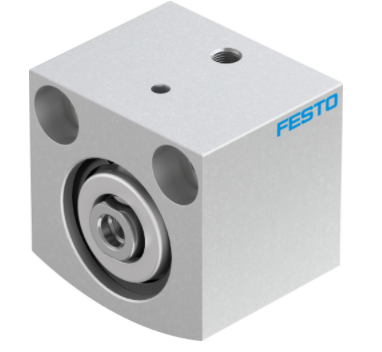

德国FESTO的短行程气缸使用参数
产品型号
使用参数
行程
10 mm
活塞直径
25 mm
活塞杆收起后的弹簧复位力
15 N
缓冲
两端带弹性缓冲环/垫
安装位置
可选
工作模式
单作用
推
结构特点
缸径
活塞杆
位置检测
无
符号
00991730
工作压力
1.5 bar ... 10 bar
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
环境温度
-20 °C ... 80 °C
6 bar 时的理论力值，前进行程
272 N
移动质量
25 g
产品重量
104 g
安装方式
带通孔
带附件
要么：
气动接口
M5
盖子材料
精制铝合金
阳极氧化处理
密封件材料
NBR
TPE-U(PU)
外壳材料
精制铝合金
阳极氧化
活塞杆材料
高合金钢
FESTO短行程气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。
FESTO短行程气缸式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。其负载质量的大小需查找其质量与速度的特性曲线。现在机械式的用的比较多。
产品型号
188171 AEVC-25-25-A-P 短行程气缸
188172 ADVC-25-5-I-P-A 短行程气缸
188176 ADVC-25-25-I-P-A 短行程气缸
188177 ADVC-25-5-I-P 短行程气缸
188173 ADVC-25-10-I-P-A 短行程气缸
188178 ADVC-25-10-I-P 短行程气缸
188179 ADVC-25-15-I-P 短行程气缸
188180 ADVC-25-20-I-P 短行程气缸
188181 ADVC-25-25-I-P 短行程气缸
188174 ADVC-25-15-I-P-A 短行程气缸
188175 ADVC-25-20-I-P-A 短行程气缸
