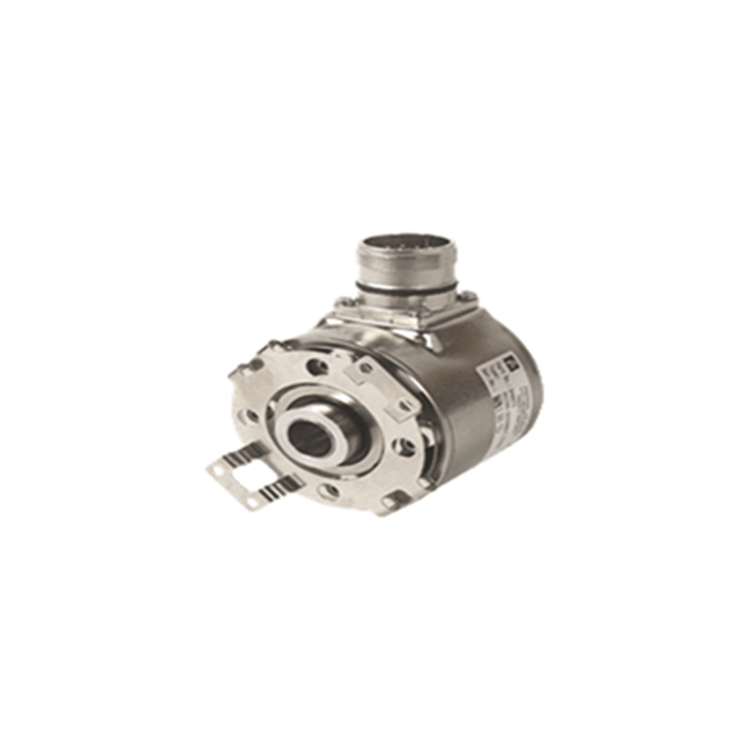

P+F倍加福编码器THI40N-0CAK2R6TN-01024增量
增量旋转编码器 THI40N
紧凑设计
* 1024 ppr
4.75 V ...30 V，具有带短路保护的推挽输出
在 5 V 电压下工作时的 RS 422 功能性
通用规格
检测类型 光电采样
脉冲计数 * 1024
功能性安全相关参数
MTTFd 810 a 在 40 °C 时
电气技术规格
工作电压 4,75 ... 30 V DC
5 V DC 对于 RS-422
空载电流 * 55 mA
输出
输出类型 推挽，增量式，或 RS-422，增量式
电压降 ≤ 2,5 V (< 2.5 V)
负载电流 *值/通道 30 mA ，短路保护（每个通道* 20 mA，有条件的短路保护）
输出频率 * 100 kHz （* 100 kHz）
上升时间 980 ns (225 ns)
断电延时 980 ns (225 ns)
连接
电缆 ∅5 mm，8 x 0.08 mm2，2 m
符合标准
防护等级 DIN EN 60529，IP54
气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 EN 61000-6-4:2007/A1:2011
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
和证书
UL cULus ，一般用途，2 类电源
*许可环境温度 max. 60 °C (max. 140 °F)
