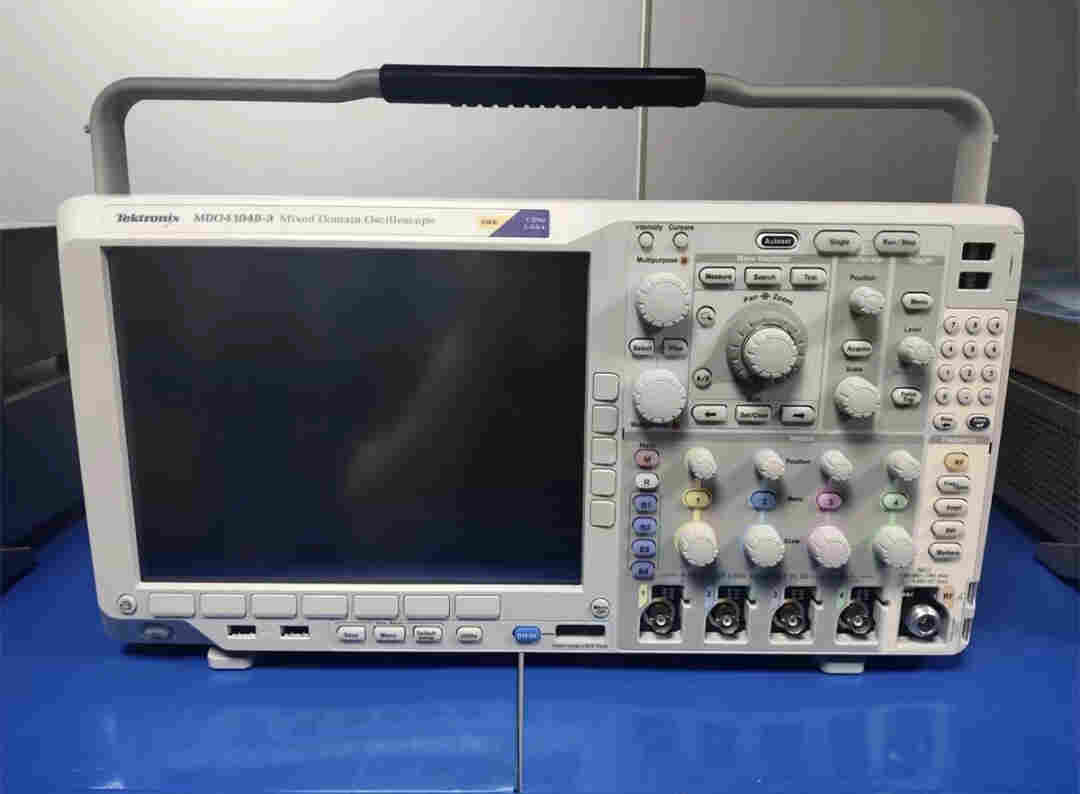

主要性能指标
4 条模拟,道
1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
16 条数字,道
MagniVu? 高速采集提供 60.6 ps 的精细定时分辨率
1 条频谱分析仪,道
9 kHz 至 3 GHz 或 9 kHz 至 6 GHz 频率范围型号
宽捕获带宽 ≥1 GHz
标配无源电压探头,3.9 pF 容性负载,500 MHz 或 1 GHz 模拟带宽
主要特点
频谱分析
前面板件,用于经常执行的任务
自动峰值标记用于识别频谱峰值的频率和幅度
手动标记可进行非峰值测量
轨迹类型包括:正常、平均、大保持和小保持
检测类型包括:+峰值、-峰值、平均和取样
三维频谱图显示可方便观察和深入了解缓慢变化的射频现象
自动测量包括:,道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)
触发射频功率电平
触发频谱分析或运行频谱分析
混合域分析
在一台仪器中以时间相关方式采集模拟信号、数字信号和射频信号
Wave Inspector? 件可以从时域和频域中轻松浏览时间相关数据
从频谱分析仪输入中导出幅度、频率和相位随时间变化波形
选择频谱时间来查找和分析射频频谱随时间的变化情况,即使在停止的采集上也可进行
选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行协议触发、解码及搜索
264 毫米高亮度 XGA 彩色显示器
体型小,重量轻 - 仅 147 毫米厚,重 5 公斤
