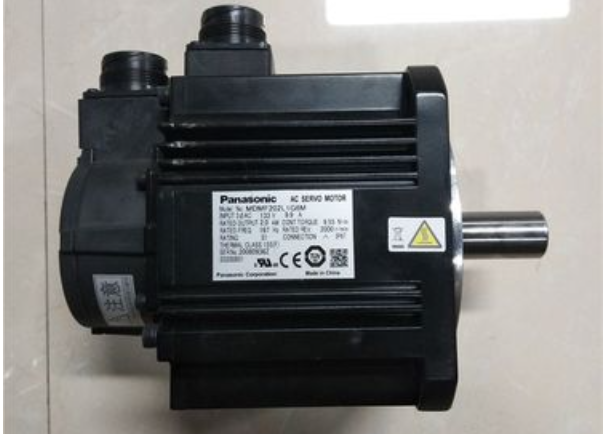

| 订货产品号 | MDMF202L1G6M | ||||||||||||||||||
| 详细 | 中慣性 (中惯量), 连接器型 | ||||||||||||||||||
| 家族名 |
|
||||||||||||||||||
| 系列 | MDMF 系列 | ||||||||||||||||||
| 类型 | 中慣性 (中惯量) | ||||||||||||||||||
| 特殊订购产品 | 特殊订购产品 | ||||||||||||||||||
| 提示 : 特殊订购产品 | 请避免将电机或装有电机的设备出口到日本，或通过日本出口到其它地区。 | ||||||||||||||||||
| 保护等级 | IP67 | ||||||||||||||||||
| 提示 : 保护构造 | 输出轴旋转部、电机连接器・编码器连接器的连接引脚部除外。 | ||||||||||||||||||
| 环境条件 | 详情请通过使用说明书等进行确认。 | ||||||||||||||||||
| 法兰角 | □130 mm | ||||||||||||||||||
| 法兰角 (单位 : mm) | 130 | ||||||||||||||||||
| 电机引出部构造 | 连接器 | ||||||||||||||||||
| 电机 ⋅ 编码器连接器 |
电机连接器: JL10, 编码器连接器: 大型 JL10 |
||||||||||||||||||
| 电机 ⋅ 编码器连接器关于 | 连接器JL10（大型）：也适用于锁紧式。 | ||||||||||||||||||
| 电源设备容量 (kVA) | 3.8 | ||||||||||||||||||
| 电压规格 | 200 V | ||||||||||||||||||
| 额定功率 | 2000 W | ||||||||||||||||||
| 额定电流 (A (rms)) | 9.9 | ||||||||||||||||||
| 保持制动器 | 无 | ||||||||||||||||||
| 重量 (kg) | 6.9 | ||||||||||||||||||
| 油封 | 有 | ||||||||||||||||||
| 轴规格 | 带键 | ||||||||||||||||||
| 额定转矩 (N ⋅ m) | 9.55 | ||||||||||||||||||
| 堵转转矩 (N ⋅ m) | 10.0 | ||||||||||||||||||
| 瞬时*转矩 (N ⋅ m) | 28.6 | ||||||||||||||||||
| 瞬时*电流 (A (o-p)) | 42 | ||||||||||||||||||
| 再生制动器频率（次 / 分) |
无选购部件 : 无限制 有选购部件: 无限制 选购部件 (外置再生电阻) 型号 : DV0P4285 |
||||||||||||||||||
| 再生制动器频率关于 | [电机规格补充] 注1）, 注2）相关请参照。 | ||||||||||||||||||
| 额定转速 (r/min) | 2000 | ||||||||||||||||||
| *转速 (r/min) | 3000 | ||||||||||||||||||
| 转子惯量 ( x10-4 kg ⋅ m²) | 12.1 | ||||||||||||||||||
|
对应转子惯量的 负载惯量比 |
10 倍以下 | ||||||||||||||||||
|
对应转子惯量的 负载惯量比关于 |
[电机规格补充] 注3）相关请参照。 | ||||||||||||||||||
| 旋转编码器 : 规格 |
23 bit *式/增量式系统
容许载重
松下伺服电机系统 DIGITAL AG SERVOMOTOR & DRIVER 去流伺服电机的输出功率 一設为0.1-100 W，电源频率分50Hz！400-2等家种。三的应用很，如用在各种自 动控制！
小型化设计 1) 通过对驱动器进行热分析实现小型化，与过去相比，体积75%，重量80% 2）使用薄模具钢板的新/冲片工艺。大幅度降低铁损，电机长度缩短(（过去的70%)滅山驱 动器型号 方便备货与維护采用电流分级法，一款驱动器适配多款电机，自动识别 •增加电机种类，适应更多场含 形指加了高速小惯量电花，运应更子场合2)针对OEV/要片，馆加了压功室馆大 惯量电机 编码器省配线堵量式5线：式7线 适应电网能力提高主电路设计委考 电网情况，特别设计了单相200V．单/三相200V驱区动器 使用简单、高佳能自带撰 作面板，方便委致调整，状态监视、故障提示与分析，功能强大智能化的自动调整功能 使地、复杂地调试过程轻松完成 ，高速高响应速度响应频率高达1kHz：的机械适应性 可接收高达2Mpps的脉冲 指令 内置泽时速度观测器，可快速、 高分辨率地检测出电机转速 |
