festo现场总线模块CAPC-F1-E-M12安装系统
• CTEU 现场总线模块，用于阀岛
• Festo 专有接口 (I-Port)
• 输入模块 CTSL 用于检测传感器
信号
• 接口，用于 Festo 安装系统 CPI
• 通过现场总线接口直接方便地
实现阀岛和其它设备的组网
• 用途广泛，防护等级可高达
IP65/67
• 通用接口技术(Sub-D, M12,
端子条)

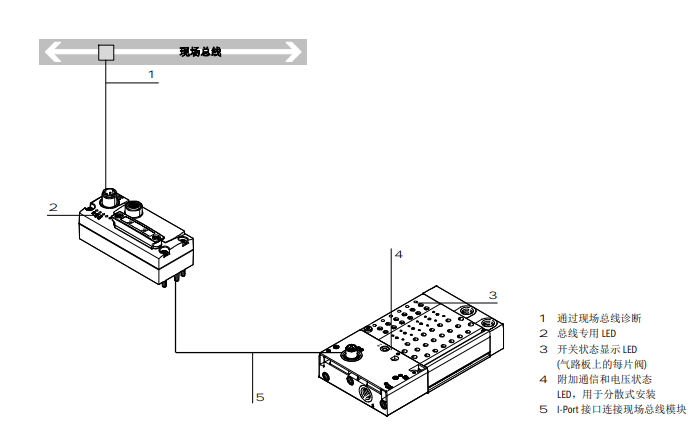

• 可选分散式安装总线节点，
用于连接两个阀岛
• 基本诊断：欠压、短路
CTEU 兼容各种阀岛。Festo
专有、统一明确的接口 (I-Port)
让现场总线模块能用于多种不
同类型的阀岛。
现场总线 LED 指示通信状态
和现场总线功能。
还有一个 LED 指示电源状态:
• 欠压/短路
• 确保电源
• 电压中断
• 配置错误
• 输出模块短路/过载
• 短路/欠压
• 阀的欠压/负载电压
带 I-Port 接口的阀岛的工作电压
通过 5 针 M12 插头集中连接到
现场总线节点。
I-Port 接口/IO-Link
派生型:
• I-Port 接口用于总线节点
(CTEU)
• IO-Link 模式用于直接连接到
上位 IO-Link 主站
电源/通信传输通过一个 M12
插头实现。
工作电压用于总线节点电子元件
以及阀的负载电压（单独从电子
元件电源供电）。
几个电源没有公共的 0V 线，因
此相互之间完全电气隔离。
尺寸（宽x长x高）
50 x 148 x 28 mm
现场总线接口
2x M12 衬套，5 针
工作电压范围 DC
18 V ... 30 V
*电源
4 A
标称工作电压 DC
24 V
c UL us (OL)
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
储存温度
-20 °C ... 70 °C
防护等级
IP65
IP67
环境温度
-5 °C ... 50 °C
产品重量
85 g
电缆长度
20 m
材料说明
RoHS 合规
外壳材料
PA
