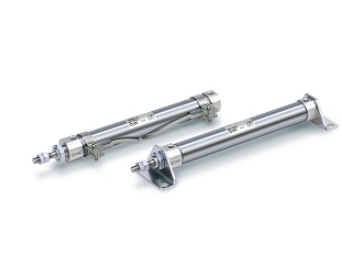

CDJ2L16-175AZ-M9N-B SMC标准型气缸
CJ2-Z 系列 气缸/标准型:单杆双作用
追加安装件：两侧脚座、无杆侧法兰
磁性开关可操作性提高，易于调整位置
磁性开关可选择导轨安装型
设定了杆端安装件、摆动底座安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDJ2-Z系列: CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK)
SMC双作用式气缸工作注意
①SMC单作用气缸:仅一端有活塞杆， 从活塞-侧供聚能产生气钰，气缶推动活塞产性推力伸出，靠弹簧或自重返回。
②SMC双作用气缸:从活塞两侧交替供气，在一个或两个方向输出力。
③SMC膜片式气缸:用膜片代替活塞,只在-个方向输出助，用弹簧复位。它的密封性能好,但行程短。
④SMC冲击气缸:这是一种元件。 它把压缩气体的压力能转换为活塞高速(10~20米秒)运动的动能，借以作功。冲击气缸增加了带有喷口和
泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。广泛于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称
摆动气缸，由叶片将内腔分隔为二，向两腔交替供气,输出轴作摆动运动，摆动角于280°。此外,还有回转气缸、气液阻尼缸和步进气缸等。
SMC气缸的作用是将压缩空气
数据表
字段描述
内置磁环 D 内置磁环
安装形式 L 一侧脚座型
缸径 16 缸径 16mm
气缸行程 175 气缸行程 175mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号 A 气缓冲
保证耐压力 1 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～750 mm/s
杆侧缸盖材质 铝合金
无杆侧缸盖材质 铝合金
缸筒材质 不锈钢
活塞杆材质 不锈钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 轧辊钢
活塞杆直径 5 mm
无杆侧缸盖的通口位置 - 径向90°
摆动底座 - 无
杆端安装件 - 无
磁性开关型号 M9N 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)
磁性开关个数 - 2个 或 无
磁性开关安装方式 B 钢带安装型
订制规格 - 标准
其他特性
配管口径 M5X0.8
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲
通口螺纹的种类 M
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M5X0.8
低使用压力 0.06 MPa
高使用压力 0.7 MPa
CDJ2L16-175AZ-M9N-B SMC标准型气缸
