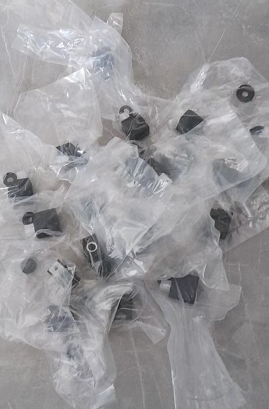

festo电磁线圈MSFG-24/42-50/60 24V量大从优
FS 型电磁线圈。用于 VUVS 系列阀上的直流电或交流电。
- 电压
12 ... 42 伏直流
24 ... 240 伏交流电
-Q- 温度范围
–5 ... +40°C
• 符合 VDE 规定
0580，绝缘等级 F
• 可以在不中断气动回路的情况下进行更换
• 低功耗和温升
根据 ATEX
指示
• 符合 VDE 规定
0580，绝缘等级 F
• 插头连接
• 可以在不中断气动回路的情况下进行更换
• 允许歧管组装
（从线圈到线圈的*小间隙
5 毫米）
可以配置在控制箱中
电压
- msfg: 12 … 48 v dc
- msfw: 24 … 240 v ac
注意
只能用于铝质阀，而且阀体尺寸 必须为: 26 x 16 x 14 mm
固定螺母的紧固扭力: 小100 ncm， 大150 ncm
根据需要也可提供获csa 认可的电磁线圈, 但只能与特定型号的阀进行组合。
防爆型线圈符合 en 50 028标准，采用模制电缆。
适用的阀类型: jmfh, jmfdh, mfh, mofh, mufh, mfxh.
可用于气路板式安装电磁线圈。 线圈与线圈之间的小间隙 5 mm
一般技术数据
安装方式 通过滚花螺母
安装位置 任意（可在电枢管上旋转 360°）
产品重量 [g] 55
材料
电磁线圈 钢、铜、热固性塑料
绕线铜
材料注意事项 符合 RoHS 标准
电气数据
电气连接 3 针
插头样式符合 Festo MSSD-F 标准的插头
*限度。 堵头拧紧扭矩
插座
[牛米] 0.4
分钟。 拾取时间 [ms] 10
允许的电压波动 [%] –10 / +10
占空比 [%] 100
防护等级符合 EN 60529 IP65 带插头插座
