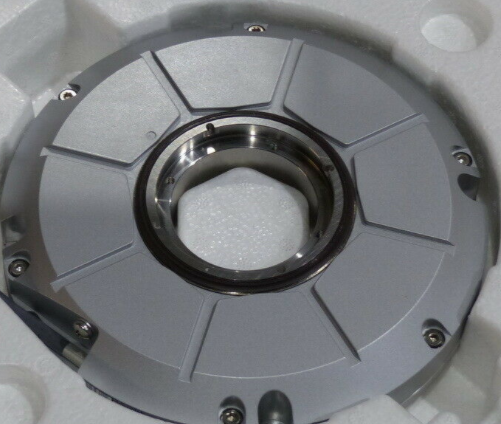

海德汉的编码器RON275-18000-01-03 ID358698-67
信号连接-编码器的脉冲信号一般连接计数器、PLC、
计算机,PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，
旋转编码器有一个完整的轴承和一个安装定子的耦合。编码器轴直接连接到测量轴。
在轴的角加速度的机匣耦合必须吸收只是扭矩在轴承摩擦造成的。ECN的旋转编码器，因此显示高动态性能和高自然频率。
用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
内置轴承并安装在电机内的旋转编码器
安装式定子联轴器
安装直径 65 mm
锥度轴
单圈*值每转分辨率8192
■ 大孔径全空轴套式
■ 附加增量正余弦信号
每圈2048线 A/B相
■ SSI输出或EnDat2.2输出
总线输出EnDat信号 附加增量信号 双输出型
■ 每转分辨率8192
■ 连续测量圈数4096
■ 附加增量正余弦信号 每圈512 A/B相
■ SSI输出或EnDat输出
总线输出EnDat信号
扫描频率 ≤ 300 kHz
系统精度 &plu*n; 20"
电源 5 V &plu*n; 5%
电流消耗（无负载） ≤ 130 mA
电气连接 PCB接头
电气连接 14针
Shaft 锥度轴；锥度1:10
轴径 9,25 mm
机械允许转速 n ≤ 15000 min-1
启动扭矩（20 C） ≤ 0,01 Nm
转子惯性矩 2,6 x 10-6kgm²
定子联轴器固有频率 ≥ 1800 Hz
允许的轴向运动量被测轴 &plu*n; 0.5 mm
振动 55至2000 Hz ≤ 300 m/s² (IEC 60068-2-6)
冲击（6 ms） ≤ 1000 m/s² (EN 60068-2-27)
*高工作温度 80°C
工作温度 -40
附加增量信号
双输出型
■ 每转分辨率8192
■ 连续测量圈数4096
■ 附加增量正余弦信号
每圈512 A/B相
■ SSI输出或EnDat输出
■ Profibus-DP可选
海德汉的编码器RON275-18000-01-03 ID358698-67
