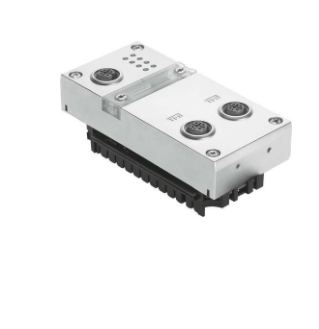

关于FESTO费斯托的总线节点CPX-FB33
电气终端 CPX 的气动派生型
电气终端 CPX 是一种模块化的外
围系统，用于阀岛。
该系统用于让阀岛能适应不同的
应用场合。
模块化的系统结构让您配置阀、
输入和附加输出的数量，以满足
应用场合。
• 可选功能和技术模块，用于预
处理
• IT 服务和 TCP/IP，如 远程维
护、远程诊断、网络浏览器、
文本消息和电子邮件报警
• 数字量输入和输出，4-/8-/16
路，可选单独通道诊断
• 模拟量输入和输出，2路/4路，
可选 HART 协议
• 压力输入
• 温度输入
• 控制器，用于气缸和电缸
• IP65 和 IP67 或 IP20
尺寸（宽x长x高）
（包括互连模块）
50 x 107 x 50 mm
现场总线接口
2 个插座，M12x1，4 针，D 编码
针对设备的诊断
面向通道和模块的诊断
模块欠压
诊断存储器
参数设置
诊断特性
防错响应
强制通道
信号设置
系统参数
配置支持
GSDML 文件
附加功能
通过现场总线实现非环参数访问
通过以太网实现非环数据访问
快速启动 (FSU)
通过现场总线实现通道级诊断
纯文本启动参数设置，通过现场总线
用过程参数可显示系统状态
附加诊断接口，用于人机界面
操作员控制装置
DIL 开关
可选存储卡
波特率
100 Mbit/s
工作电压范围 DC
18 V ... 30 V
内部功耗，标称工作电压
类型 120 mA
标称工作电压 DC
24 V
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
储存温度
-20 °C ... 70 °C
防护等级
IP65
IP67
环境温度
-5 °C ... 50 °C
产品重量
280 g
*地址容量，输出
64 Byte
*地址容量，输入
64 Byte
协议
PROFINET IRT
PROFINET RT
LED 显示屏，总线
M/P：维护/PROFIenergy
NF：网络故障
TP1：网络活动端口 1
TP2：网络活动端口 2
LED 显示屏，产品特点
M：修改，参数设置
PL：负载电源
PS：电子元件电源、传感器电源
SF：系统故障
外壳材料
压铸铝
