库号：M350091

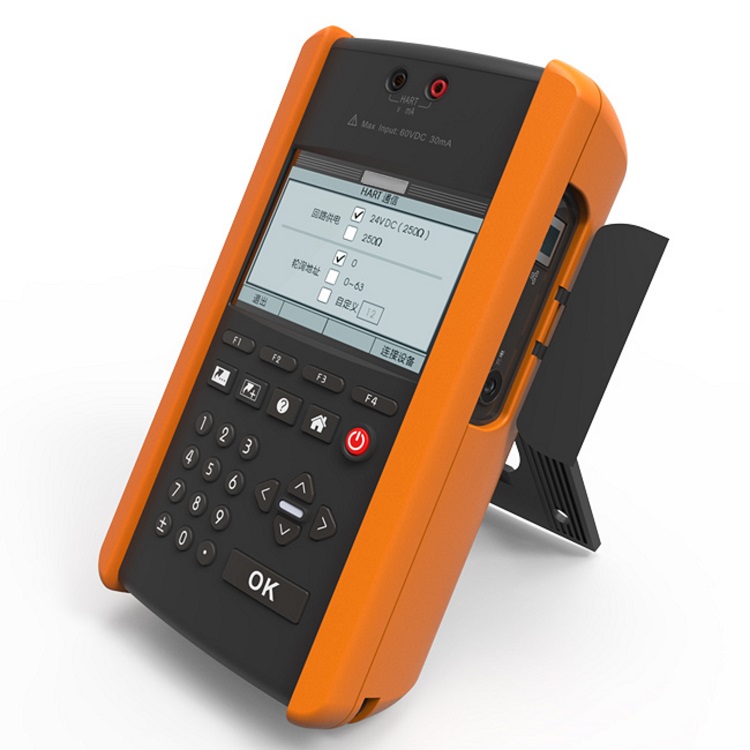

JY521 HART设备通信器
产品概述:
支持所有通过HART基金会的HART设备的通信与调校，支持（4～20）mA信号的输出与测量。
调校设备:
可通信调节所有进口和国产带标准HART协议的压力仪表、温度仪表、流量仪表、液位仪表、阀门定位器等产品。
主要特点:
* 劲仪是HART基金会会员和HART源代码组织成员，拥有正版DD数据库。用户可通过互联网随时升级新。
* 仪器输出与测量端口能抵抗250V高压误入；
* 支持mA信号的输出和测量，一台仪器即可完成日常任务；
* ，国产化替代；
* IP54防尘防水。
功能简介
支持（4～20）mA信号输出，方便调校阀门定位器等HART设备；
支持电压、电流信号测量，方便回路诊断、D/A校准等；
内置24V DC回路电源和250Ω电阻，使用便捷；

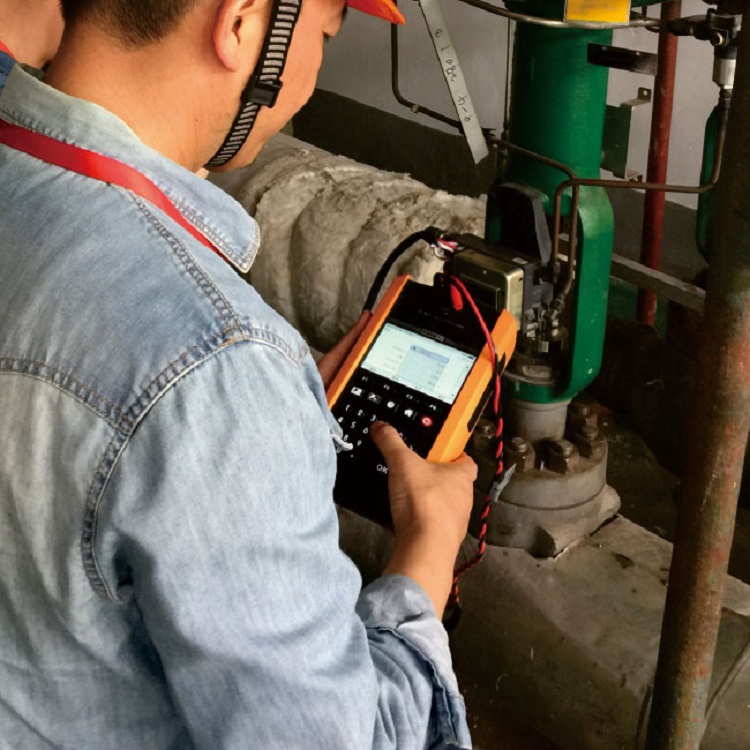

支持现场准确诊断并调校HART设备，也可对仓库或实验室的设备进行分析、设置；
支持模拟功能，便于培训、练HART调试；
支持读取HART设备参数信息保存为配置文件，可用于快速设置其它同型号设备；
可以通过网络在线新DD文件库、汉化库、系统软件等，确保能诊断和调校推出的HART设备；
系统设置：设置日期、时间、背光亮度、屏保、触控音、按键音、提示音，支持触摸屏校准；
电池管理：低电压提示报警、充电状态提示、剩余电量显示等，可边充边使用；
一年保修；
免费升级DD文件库。
《低阻抗限流式抗高压保护电路 发明》使仪器的同一功能端口（TC与侧孔除外）能抵抗250V高压误入，确保在复杂的环境中工作，没有后顾之忧；
充电系统具有过充、过放、过温、短路、反接等自动保护；
已通过 IP54（防尘、防水）防护等级；
坚固，防振防摔，可在各种恶劣环境下使用。
处理器、内存
微处理器：低功耗 ARM；
闪存：512M NAND及8G 扩展内存。
主要指标
电测指标（一年，环境温度20℃±5℃）
功能 量程范围 大允许误差 分辨力 备注
输出 24.0000 mA ±(0.05%读数＋1 μA) 0.1 μA 20 mA输出负载能力≤750 Ω
测量 ±59.9999 V ±(0.05%读数＋0.5 mV) 0.1 mV 输入阻抗≥1 MΩ
±24.0000 mA ±(0.05%读数＋1 μA) 0.1 μA 输入阻抗≤260 Ω
其它指标
项目 规格
预热时间 开机5分钟后，达到指标要求
电测连接 φ4mm镀金灯笼插头

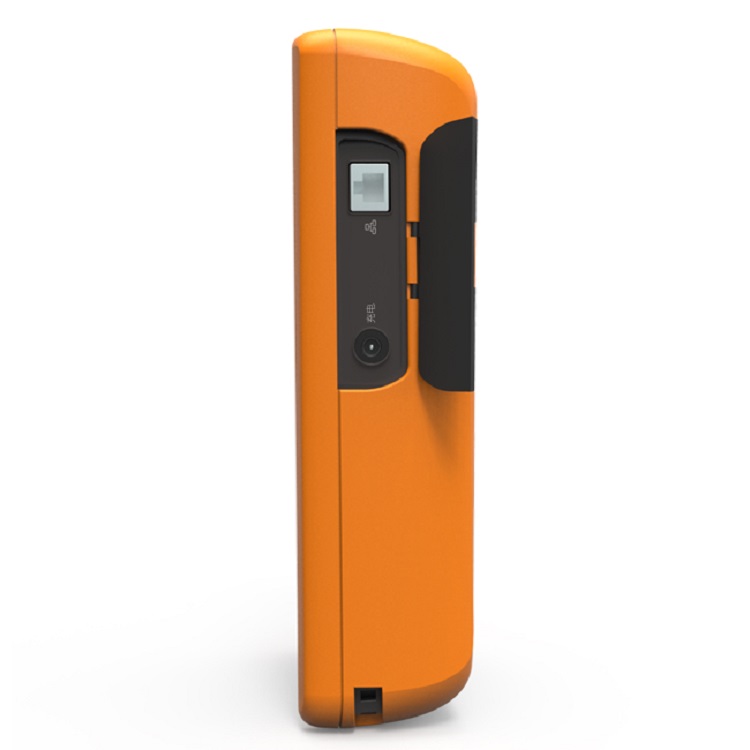

侧端口连接 网络端口 RJ45
适配器连接 φ（5.5×2.5）mm DC端口
外形尺寸 （232x130x60）mm
重量 约1.1kg
显示屏 4.3寸（95x54毫米），触摸屏
480x272像素TFT彩色LCD显示屏
显示屏对比度 可调
按键背光 LED，可关闭
电池类别容量 锂聚合物电池 11.1V 4200mAh/46.62Wh
电池使用寿命 充放电300次以上
电池充电时间 约4小时
电池使用时间 约12小时（测量和输出，开启回路电源12mA，屏幕与按键背光开）；
约14小时（测量和输出，屏幕与按键背光开）。
适配器输入 AC 100V-240V 50Hz/60Hz
适配器输出 DC 15V-20V 1.2A-2. 极性
工作温度 （-10~50）°C
存储温度 （-20~60）°C
相对湿度（大值，无冷凝）
90%，35°C 时；
75%，40°C 时；
45%，50°C 时 。
关于附件
标配配件名称 数量
⑴ HART设备通信器 1套
⑵ 锂聚合物电池 1组
⑶ 电源适配器 1只
⑷ 组合式测试线 1付
⑸ 组合式测试夹子 1付
⑹ 组合式测试钩子 1付
⑺ 网络通信线 1根
⑻ 快拆背带 1套
⑼ 手提工具箱 1只
⑽ 资料袋（内附使用手册、产品、合格证、装箱单） 1份
注：附件可能会发生变动，请以产品装箱单为准。
