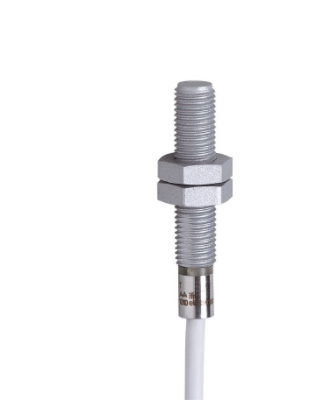

德国IFM易福门全金属电感式接近开关
产品简介
全金属电感式接近开关
IER204
IEB2002BARKG/AM/SC/3,0M/2LED
用于机床和金属加工
采用不沾涂层，耐焊渣
金属感应面，经久耐用
感应范围大，正常运作时间长
极高的
产品特征
电气设计 PNP/NPN
输出功能 常开
感应距离 [mm] 2
外壳 螺纹结构
尺寸 [mm] M8 x 1 / L = 45
应用
特殊的性能 增长的感应距离; 金属外壳; 光学的调节辅助; 防粘性的
应用 适用于焊接应用
抗压强度 [bar] 50
注意抗压强度
感应面
电气数据
工作电压 [V] 10...36 DC
防护等级 III
反相保护 有
输出
电气设计 PNP/NPN
显示
开关状态
1 x LED, 绿色
设置帮助
1 x LED, 红色
光学的调节辅助 有
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接
接口 电缆: 3 m, PUR; 2 x 0.34 mm²
输出功能 常开
开关量输出DC电压降*值 [V] 2.5
*小的负载电流 [mA] 2
漏电流*值 [mA] 0.75
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 150
短路保护 有
短路保护类型 脉冲
过载保护 有
监控范围
感应距离 [mm] 2
工作距离 [mm] 0...1.6
增长的感应距离 有
精度/偏差
校正系数 钢: 1 / 特种钢: 0.6 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比] 1...20
工作条件
环境温度 [°C] -25...70
外壳防护等级 IP 67
/测试
EMC电磁兼容
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射
10 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-6 射频场感应的传导抗扰度
10 V
EN 55011
等级B
抗冲击性
1 J
MTTF [年] 1384
UL
Ta
0...40 °C
Enclosure type
Type 1
电源
Limited Voltage/Current
文件数量UL
E174191
机械技术数据
重量 [g] 73
外壳 螺纹结构
安装 齐平安装
尺寸 [mm] M8 x 1 / L = 45
螺纹代号 M8 x 1
原材料 外壳: 不锈钢(1.4404 / 316L) 防粘性的; 感应面: 不锈钢(1.4404 / 316L) 防粘性的; 固定螺母: 不锈钢(1.4404 / 316L) 防粘性的
金属外壳 有
显示器/操作件
技术资料
IFM传感器安装使用方法
为了保证传感器得到良好的使用效果，使用中应注意以下事项：
(1)在安装和使用中必须避免大于150%额定载荷的冲击力及其它过载现象。
(2)用户设计加载装置及安装时，应保证使加载力的作用线与传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至*少。
(3)在安装前应检查安装面是否水平、坚固，上、下支承面应相互平行，并能承受足够的压力。
(4)传感器安装部位的构件及配件应有足够的强度，计量中不应产生有害的应变及扭曲等变形力，并设置必要的过负荷保护装置。
(5)尽力采用不使横向负荷作用于传感器的水平限位结构，避免因热膨胀等因素使传感器受到附加力。
(6)传感器电缆线应单独走线，尽量与强电电缆(如动力电缆)分开走线，用金属防水套管保。
