性能稳定的IFM精巧款变送器
PT5501 IFM易福门的精巧压力变送器资料
压力变送器

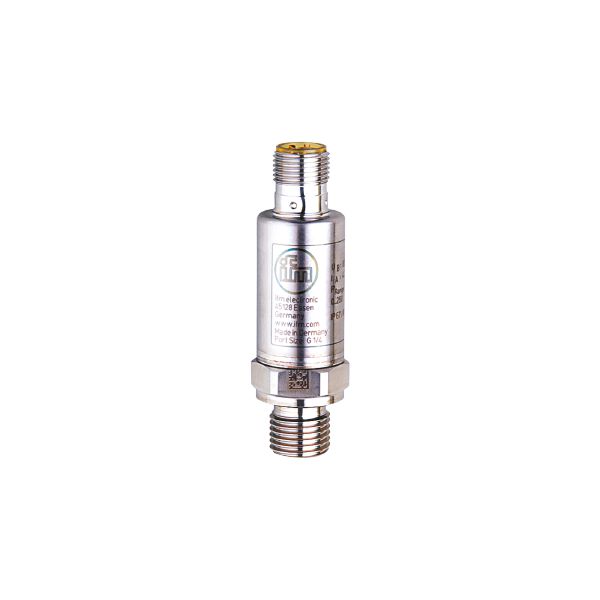

PT5501
PT-250-SEG14-A-ZVG/US
用于可靠检测移动机器中的系统压力
坚固不锈钢外壳，可耐受较强冲击和振动
适合在空间受限情况下安装的紧凑外壳
高于 6 千万次压力周期的使用寿命
高重复性和低线性误差，因而长期稳定性好
基本阐述
产品特征
输入和输出数 模拟输出数量: 1
测量范围
0...250 bar
0...3625 psi
0...25 MPa
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
应用
应用 用于移动领域
介质 液体和气体介质
介质温度 [°C] -40...125
爆破压力*小值
1200 bar
17400 psi
120 MPa
抗压强度
625 bar
9060 psi
62.5 Mpa
注意抗压强度
静态
耐真空 [mbar] -1000
压力 相对压力
电气数据
工作电压 [V] 8...32 DC
绝缘电阻*小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] < 0.1
的输入/输出
输入和输出数 模拟输出数量: 1
输出
输出数量 1
输出信号 模拟信号
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载*值 [Ω] (Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω
短路保护 有
过载保护 有
测量/设定范围
测量范围
0...250 bar
0...3625 psi
0...25 MPa
精度/偏差
重复精度 [测量范围值的%] < ± 0,05; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,8; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)
线性偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差 [测量范围值的%] < ± 0,2
长时间稳定性 [测量范围值的%] < ± 0,1; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms] 2
工作条件
环境温度 [°C] -40...100
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 69K
/测试
EMC电磁兼容
符合UN ECE R10，rev. 5
(兼容E1)
ISO 11452-2
100 V/m
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27
500 g (1 ms)
抗震
DIN EN 60068-2-6
20 g (10...2000 Hz)
MTTF [年] 704
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 59
原材料 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
材料(接液部件) 1.4542 (17-4 PH / 630)
开关动作寿命 6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm] 25...35; (的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封 HNBR (DIN EN ISO 1179-2)
已集成限制器元件 有
注释
注释
BFSL = Best Fit Straight Line
LS = 极限点设定
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 电缆长度*值: 30 m
