SIEMENS中间继电器应用范围/西门子继电器部分型号
3RP1525-1AQ30
3RP1525-1AP30
3RP1525-1BP30
3RP1525-1BQ30
3RP1525-1BR30
3RP1525-1BW30
3RP1525-2BP30
3RP1525-2AP30
3RP1525-2BP30
3RP1505-1AP30
3RP1505-1AQ30
3RP1505-1AW30
3RP1505-1BP30
3RP1505-1BQ30
3RP1505-1BT20
3RP1505-1BW30
3RP1505-1RW30
3RP1505-2AP30
3RP1505-2AW30
3RP1505-2BP30
3RP1505-2BW30
3RP1505-2RW30
3RP15051-BW30
3RP1511-1AP30
3RP1511-1AQ30
3RP15112AP30
3RP15112AQ30
3RP15121AP30
3RP15121AQ30
3RP15122AP30
3RP15122AQ30
3RP15131AP30
3RP15131AQ30
3RP15132AP30
3RP15132AQ30
3RP15181AP380AA2
3RP15181AQ380AA2
3RP15181BW380AB7
3RP15181BW380AB8
3RP15182AP380AA2
3TH3 中间继电器包含 4 个触点，可前装单极辅助触点，多扩展至 8 个触点。
3TH40 和 3TH42 中间继电器分别包含 4 个和 8 个触点。
3TH3 / 3TH4 中间继电器均可选择交流或直流操作。

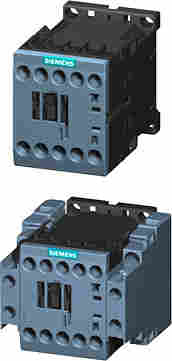

SIRIUS（进口）3RH2 / 3RH1 中间继电器
SIRIUS（进口）3RH2 / 3RH1 中间继电器
中间继电器用于控制回路，用于信号指示、互锁功能等。3RH2/3RH1 中间继电器标识符合相关标准，节约时间和成本。
3RH2/3RH1 中间继电器设计与 S00 规格接触器相同，可以通用相同的附件。
中间继电器可用于交流或直流操作，使用螺钉、弹簧或环形接线端子。本体包括 4 个触点，通过加装辅助触头座可扩展至 8 个触点。
结构
⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。
⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。
3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
