PD760-H14/R谐波多功能表PD760-H14/R-江苏舜高2022已更新
发布时间：2022-09-20

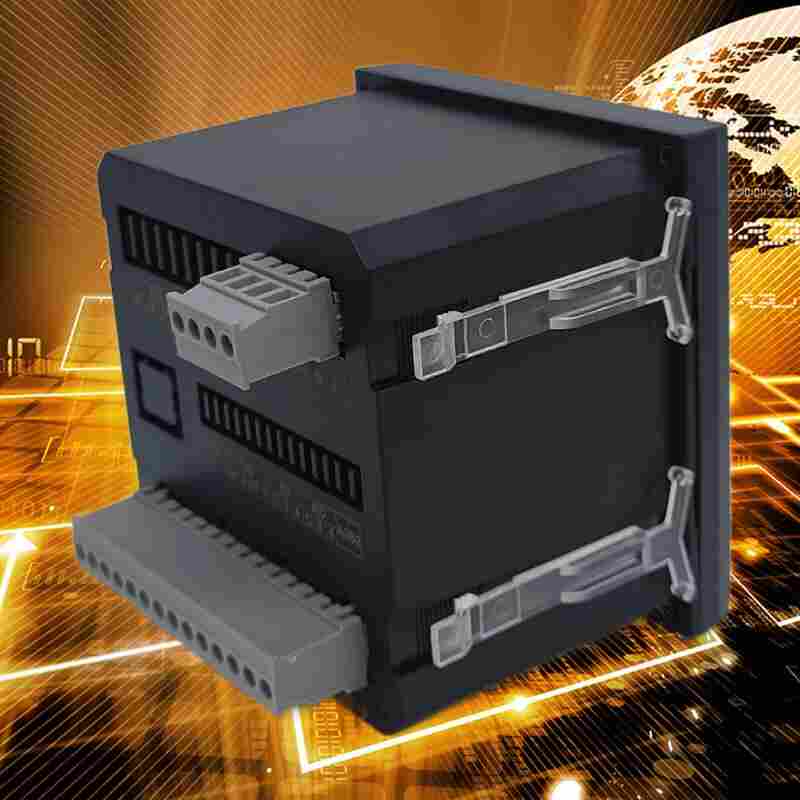

PD760-H14/R谐波多功能表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PD760-H14/R谐波多功能表产品介绍
邯郸
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
PD760-H14/R谐波多功能表功能特点
1、采用阻燃外壳，安装方便
2、大背光，大液晶，显示清晰，数据一目了然
3、能大屏轮流显示三相电压，电流，有无功功率，功率因素及频率
4、具备通信功能、可同时使用2路通讯传输数据。
5、具有可编程功能，互感器变比可任意设置。
6、接线方式覆盖行业所有方式。三相三线、三相四线一表兼容
7、接入电压覆盖所有电压制式，380V/100V/57.7V等均可兼容。
8、按键，使用触感好，寿命高
9、安装卡件不易断裂，牢固不松动
PD760-H14/R谐波多功能表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
我公司所有供应货物都有合格的《质量检测报告》和相关的产品合格证，符合*的相关规定; 并保证及时提供仪器仪表所需的外检报告、*强制要求的检测报告呢等一切证件，并保证所有证件真实、合法、有效。2、我公司所有供应货物如经贵公司书面确认供应后，对涉及到该货物的使用性能和质量指标的生产厂家、原材料、生产工艺等不作随意更换，如有更换，我公司会在更换之前至少提前20个工作日书面告知贵司。 3、我公司供应产品均保证1年包换，3年保修。如因我方供应产品质量问题，造成贵公司的产品质量问题或不良影响，我方自愿承担该批货物价款的赔偿，并承担由此所造成的所有损失及法律责任。 4、我公司认可贵公司的货物验收制度和仓库保存条件，并在对供应货物进行验收时，自愿严格遵守贵公司的货物验收制度 5、我公司对未通过验收的货物，我公司保证在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。 6、我公司对通过验收的货物，在贵公司投入使用之前，出现相关证照不全、不符及任何质量问题的，我公司*无条件退货，并在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。7、我公司*严格遵守*关于标签标识方面的管理规定，保证产品外包装符合要求。
PD760-H14/R谐波多功能表PD760-H14/R-江苏舜高2022已更新是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
