DDSF8001D单相导轨式电能表-江苏舜高2022已更新
发布时间：2022-09-21

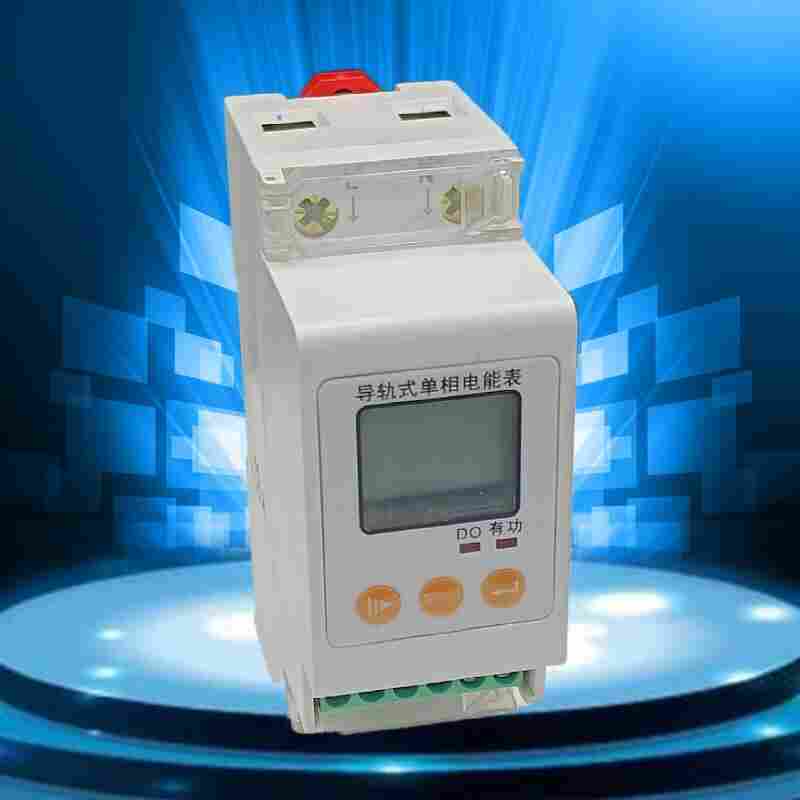

DDSF8001D单相导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
DDSF8001D产品介绍
绍兴
是新一代智能三相电子式预付费电能表。它有一个完整的预付费管理系统，便于购买电量。该系统根据用电情况自动扣除费用，充值操作可以远程完成，不需要IC卡等任何介质。电表有两级余额报警功能和紧急金额功能。当承租人拖欠或信用为零时，或达到预设定的价值
DDSF8001D功能特点
可用35mm DIN标准导轨安装，符合标准DIN EN 50022。
单杆宽度（模量17.5mm），符合标准din43880。
标准配置7 + 1位数字显示（9999999 .1kwh）无背光LCD。可以选择7 + 1位数字显示（999999 .1kwh）由白色背光液晶显示器。
标准配置脉冲输出无源（极性），可以选择遥远的脉冲输出无源（无极性）。与各种自动抄表系统方便，符合IEC标准62053-31和DIN 43864。
双色LED指示电源状态（绿色）和电能脉冲信号（红色）。
自动检测负载电流的流动方向。和指示LED（当显示帮助1在液晶显示器上，这意味着负载电流的流动反向）。
单方向测量单相两线有功电能消耗。它与负载电流的流动方向无关。符合IEC 62053-21标准。
直接S型连接。
扩展端子盖，以保护使用安全。
DDSF8001D技术指标
电气特性
参比电压：AC 220V，AC 3×57.7/100V，AC 3×100V，AC 3×220/380V
正常工作电压：0.9Un～1.1Un
极限工作电压：0.7Un～1.2Un
电流规格：1.5(6)A，5(20)A，10(40)A，20(80)A
启动电流：0.4%Ib（直接接入），0.2%In（经CT接入）
参比频率：50Hz
准确度等级：有功0.5S级或1级
电压回路功耗：≤1W，5VA（每相）
电流回路功耗：≤1VA（每相）
计时准确度：日误差≤0.5s/d（23℃）
功能模块
通讯接口：1路RS-485通讯，Modbus-RTU协议或DL/T645规约 波特率：1200、2400、4800、9600bps
电能脉冲输出：1路电能脉冲输出
外形尺寸
模数：4（单相），7（三相）
显示方式：LCD显示
产品问答
导轨式电表的微功率无线通信的组网方案是什么？
微功率无线通信的组网方案是什么？
答：针对低压用户用电信息采集系统，由具有微功率无线模块的集中器、无线采集器和电能表等组成无线通信网络，现场使用无线电能表，或对集中装表的场合每个计量表箱内安装一个无线采集器，通过RS-485接口采集电能表的电量，然后通过自组织微功率无线网络传输数据至配电台区的无线集中器，集中器通过远程通信网络传输数据至主站系统。
导轨式电表微功率无线通信的适用范围和对象是什么？
答：(1)适用于测量点相对比较分散的场合，如城市或农村一户一表的情况。
(2)对集中装表的场合，每个计量表箱内可安装一个无线采集器。
(3)在电网质量恶劣无法为载波提供良好的信道的情况下。
(4)在用户负载变化大，载波信道不稳定的场合。
(5)作为电力线载波通信的补充。
什么是无线公网通信？
答：无线公网通信是指电力计量装置或终端通过无线通信模块接入到无线公网，再经由光纤网络接入到主站采集系统的应用。
导轨式电表无线公网通信目前有几种？
答：无线公网通信主要有GPRS、CDMA、3G、LTE四种。
GPRS的通信原理是什么？
答：GPRS是通用分组无线业务(General Packet Radio Service) 的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，GPRS采用与GSM相同的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的TDMA帧结构。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源，从而提供了一种、低成本的无线分组数据业务。
导轨电表的LTE的通信原理是什么？
答：LTE的正式名称是3GLongTermEvoution(LTE) ， 即3GPP长期演进(LTE) 项目。3GPP长期演进(LTE) 项目是近两年来3GPP启动的的新技术研发项目， LTE并非人们普遍误解的4G技术， 而是3G与4G技术之间的一个过渡，是3.9G的标准，它改进并增强了3G的空中接入技术，以OFDM/FDMA为核心的技术。LTE系统支持FDD和TDD两种双工方式。在这两种双工方式下，系统的大部分设计，尤其是高层协议方面是一致的。另一方面， 在系统底层设计，尤其是物理层的设计上，由于FDD和TDD两种双工方式在物理特性上所固有的不同， LTE系统为TDD的工作方式进行了一系列专门的设计，这些设计在一定程度上参考和继承了3GTD-SCDMA的设计思想。这种以OFDM/MIMO为核心的技术可以被看作“准4G”技术。3GPPLTE项目的主要性能目标包括：在20MHz的频谱带宽下提供下行326Mbps、上行86Mbps的峰值速率； 改善小区边缘导轨式电表用户的性能； 提高小区容量； 降低系统延迟，用户平面内的单向传输时延低于5ms，控制平面从睡眠状态到状态的迁移时间低于50ms，从驻留状态到状态的迁移时间小于100ms；支持100km半径的小区覆盖；能够为350km/h、500km/h高速移动的用户提供>100kbps的接入服务；支持成对或非成对频谱，并可灵活配置从1.25MHz到20MHz多种带宽。
DDSF8001D单相导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
