DTSD3366A导轨式电量采集单元-江苏舜高2022已更新
发布时间：2022-09-21

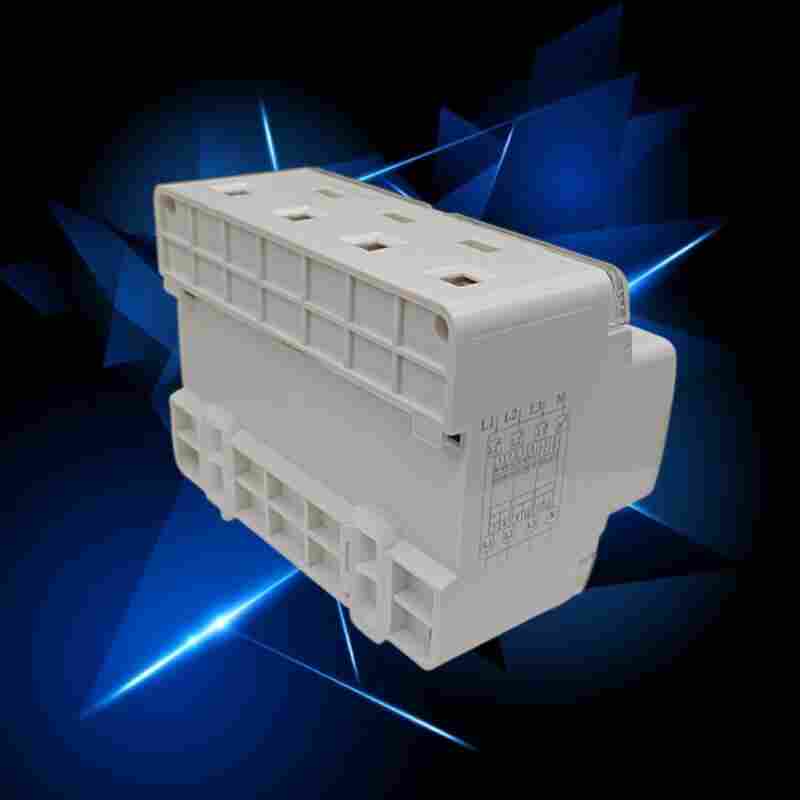

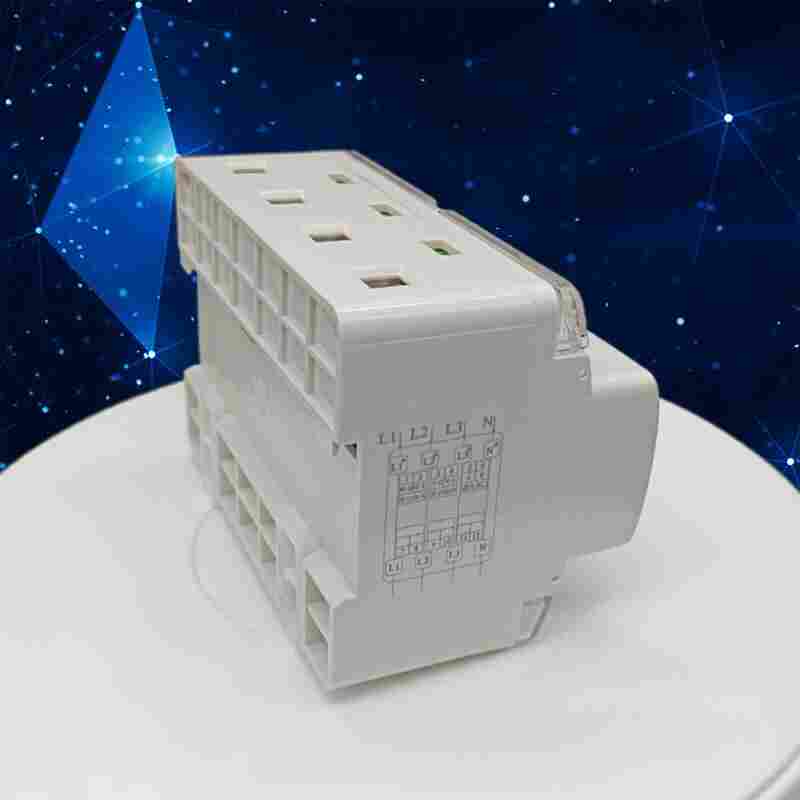

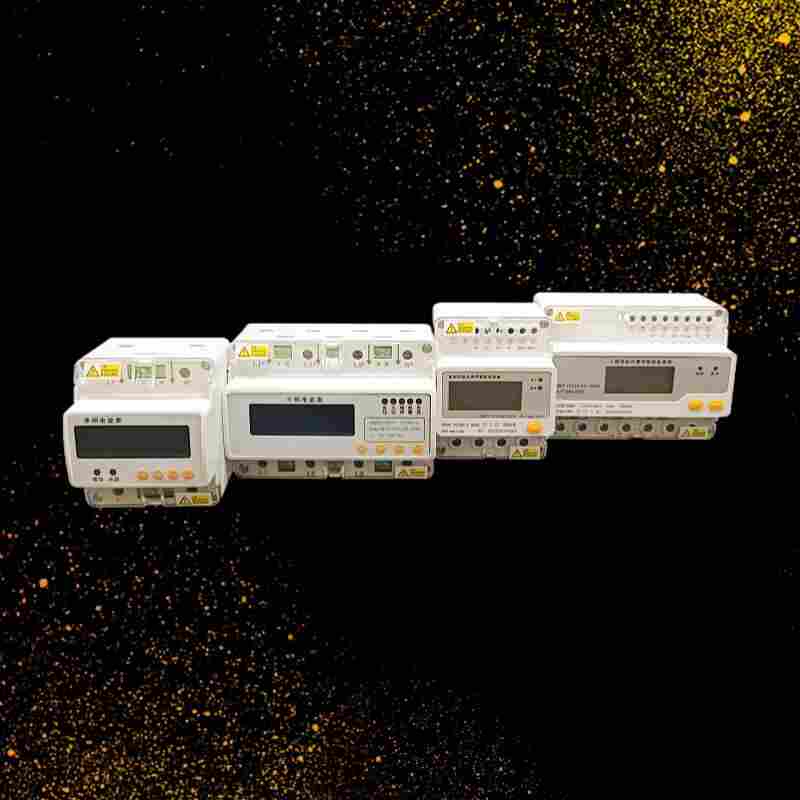

DTSD3366A导轨式电量采集单元是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
DTSD3366A产品介绍
洛阳
是一款多功能导轨电表，触摸式按键，100A直接接入，也可互感式接入。可在单相两线，三相三线及三相四线电网中准确计量并显示各种电力参数: 电压、电流、功率、频率、有功电量、无功电量、正向电量、反向电量、需量等，还具有谐波量功能，具有2路脉冲输出，脉冲常数、脉宽、输出单位可设置。
具有保护功能:修改、需量间隔时间、清零需量数据、通讯参数设置，支持系统选择：单相两线，三相三线，三相四线。
适用于实时电力监控系统，具有多功能，多用途，高稳定性和长寿命等特点。该表具有RS485通讯接口，支持通讯速率38400bps,可实现远程通讯，是电力能源监控的理想选择。
DTSD3366A功能特点
1、模块化设计，各路独立的计量和独立的管理单元
2、结构紧凑，体积小，便于安装
3、单、三相任意组合和混用，大大提升应用灵活性
4、支持远程费控和本地IC卡费控方式，可设置为预付费和后付费模式
5、支持遥控器查看和现场设置参数等管理
6、具备特定负载特性识别功能
7、支持多费率和阶梯电价计费功能
DTSD3366A技术指标
标准电流（A）：5（40）、5（60）
LCD显示可选停电显示或背光功能。
通讯方式：RS485、远红外通信。
产品问答
什么是RS-485?
答：导轨式电表的RS-485功能端子是一种串行数据接口标准，为了扩展应用范围通信能力，增加了多点、双向通信能力，即允许在一条平衡总线上连接*多32个接收器，同时增加了发送器的驱动能力和通信冲突的保护特性，通过差分传输扩展总线的共模范围。
RS-485的工作原理是什么?
答：RS-485标准的数据信号采用差分传输方式(Differential Driver Mode) ，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。当接收端AB之间育大于+200mV的电平时，输出正逻辑电平：当有小于-200mv的电平时、翰出负逻择电平，其逻辑电平示意图见图3-7。
导轨式电表的RS-485有什么优缺点?
答：(1)系统运行稳定。利用通信总线把集中器和主站安全、可靠的连接起来。除非设备接口硬件损坏，或者总线线路断开，总线抄表系统会一直保持很好的通信效果和抄收*率。
(2)通信速率高。由于是的有线通信线路连接，线路上除了通信信号外，再无其他信号。外来的干扰信号耦合到线路衰减很大，所以集中器可以以较高的速率与主站通信。
导轨式电表的RS-485适用范围和对象是什么?
答：(1)由于RS-485总线信道有较好的通信效果，较高的通信速率，因此多用于主站与集中器通信较频繁的系统，或对数据实时性要求较高的系统中。
(2)RS-485总线信道是的通信信道，通过在通信线缆上加，有效地保证了通信效果，有较强的抗空间干扰性能。所以可以用于空间干扰较大的环境中。
(3)导轨式电表的RS-485的接线是需要在主站与集中器之间敷设通信总线。在集中器较多、较分散的大型抄表系统中，大量敷设集中器到主站的通信线缆，将使施工成本大大增加。另外，虽然这种方式可以实现较远距离的通信，但若主站与集中器的距离过远，会影响通信速率和通信效果，因此适用于小型的抄表系统。
DTSD3366A导轨式电量采集单元是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
