DTSF8001三相导轨式电能表-江苏舜高2022已更新
发布时间：2022-09-21

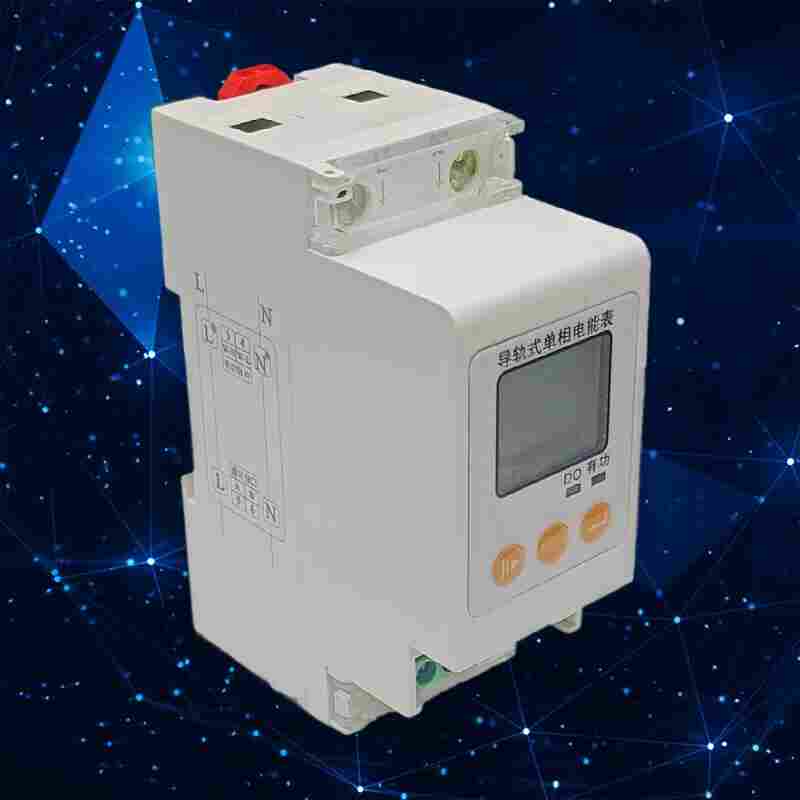

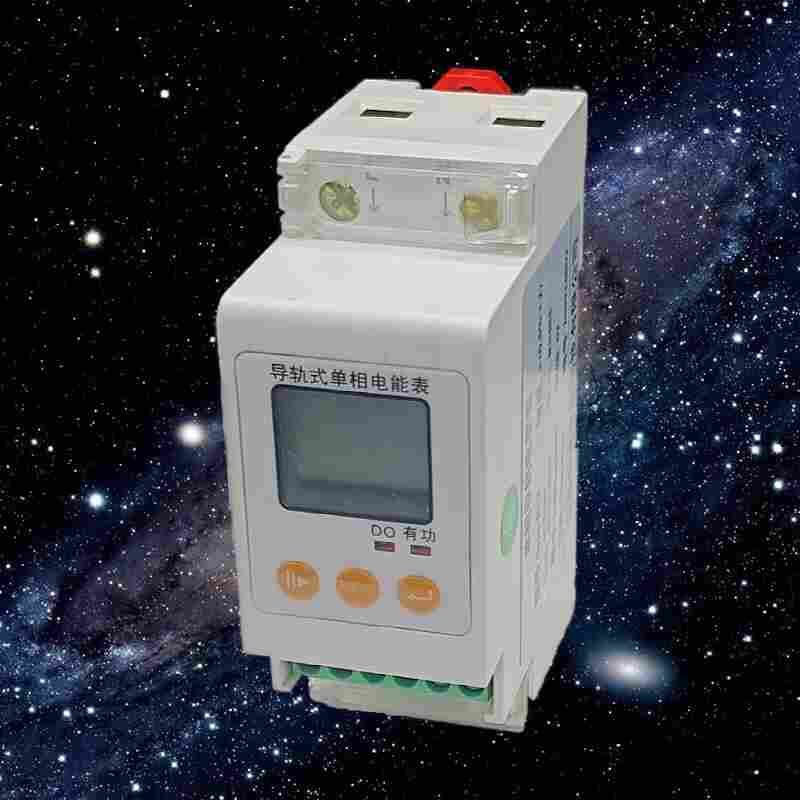

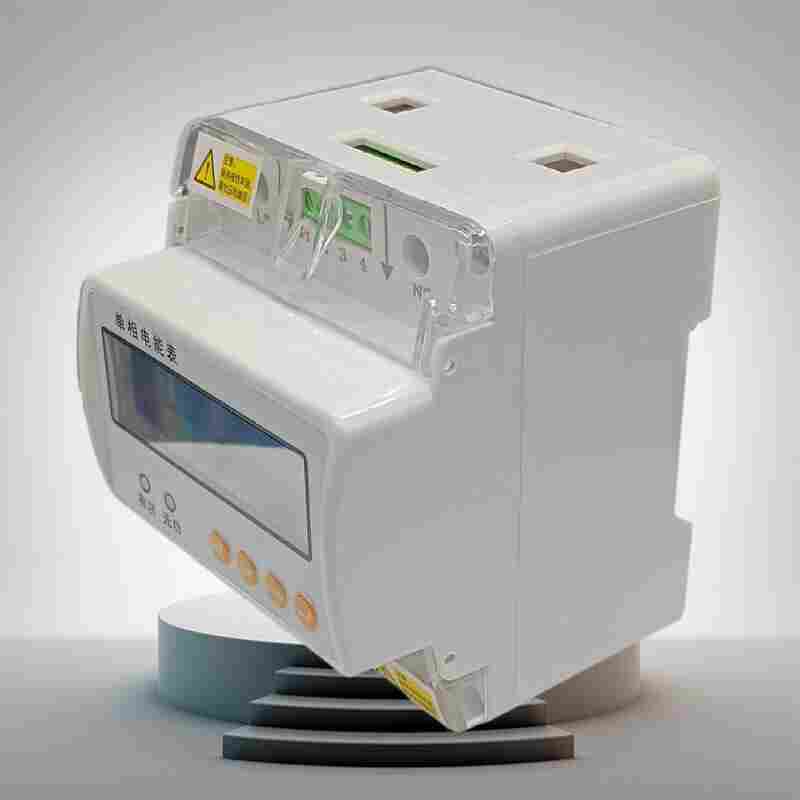

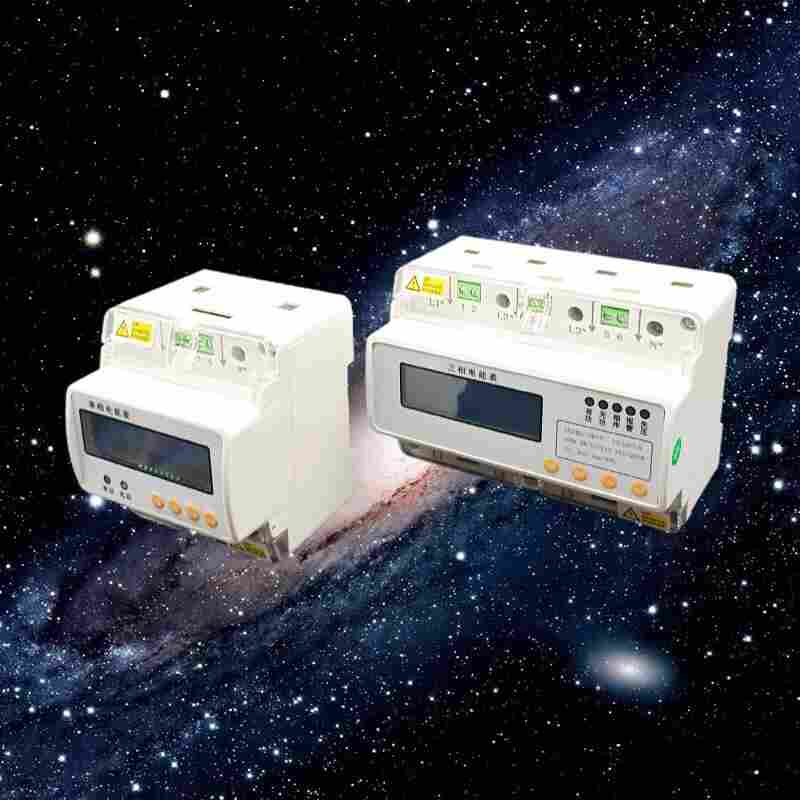

DTSF8001三相导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
DTSF8001产品介绍
黄冈
是一款直接接入式多功能导轨电能表，应用于单相两线电网。它能准确测量各种重要电力参数: 电压、电流、功率,、频率、有功电量、无功电量、正向电量、反向电量等，适用于实时电力监控系统。具有多功能、多用途、高稳定性和长寿命等特点。
45A直接接入, 外观设计精致小巧, 标准导轨式安装。
具有RS485高速通讯功能， 配备2路脉冲输出，可实现远程通讯和控制。
DTSF8001功能特点
35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63mm和67mm)，两种安装方式可由用户任意选择。
6极宽度(模数12.5mm)，符合JB/T7121-1993标准。
可选择5+1位(99999.1kWh)步进电机式脉冲计数器显示，或者6+1位(999999.1kWh) LCD显示。
可选择2个6位LCD计数器，分别用于显示电量(5+1显示)和实时电量(4+2显示)，并且实时电量可以通过面板上的一个红色按钮进行清零，用于清零操作的红色按钮可被铅封保护，适合出租房使用。
可选择内置负荷开关，用于远程费控。
可选择内置远红外数据通讯端口和RS485数据通讯端口，通讯协议符合DL/T645-1997标准，也可选择其它通讯协议。
配置有一个有极性的无源电能脉冲输出端口，符合IEC 62053-31和DIN 43864标准。
两个LED分别指示电源状态(绿色)和电能脉冲信号(红色)。
单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。
直接接入式使用，具有S型接线和T型接线两种接线方式可供选择。
透明PC材料模压短的接线端子盖，有利于减少安装空间，方便集中安装。
DTSF8001技术指标
电压：220V/230±20%
频率：50Hz
电流规格：5(20)A、5(30)A
电压回路功耗：≤I.OW、5VA
电流回路功耗：≤IVA(lb)
正常工作温度：-15℃-+55℃
存贮运输温度：-25℃-+70℃
环境湿度：≤85%
产品寿命：大于10年
外型尺寸：90*66*18
重量：约110g
产品问答
什么是RS-485?
答：导轨式电表的RS-485功能端子是一种串行数据接口标准，为了扩展应用范围通信能力，增加了多点、双向通信能力，即允许在一条平衡总线上连接*多32个接收器，同时增加了发送器的驱动能力和通信冲突的保护特性，通过差分传输扩展总线的共模范围。
RS-485的工作原理是什么?
答：RS-485标准的数据信号采用差分传输方式(Differential Driver Mode) ，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。当接收端AB之间育大于+200mV的电平时，输出正逻辑电平：当有小于-200mv的电平时、翰出负逻择电平，其逻辑电平示意图见图3-7。
导轨式电表的RS-485有什么优缺点?
答：(1)系统运行稳定。利用通信总线把集中器和主站安全、可靠的连接起来。除非设备接口硬件损坏，或者总线线路断开，总线抄表系统会一直保持很好的通信效果和抄收*率。
(2)通信速率高。由于是的有线通信线路连接，线路上除了通信信号外，再无其他信号。外来的干扰信号耦合到线路衰减很大，所以集中器可以以较高的速率与主站通信。
导轨式电表的RS-485适用范围和对象是什么?
答：(1)由于RS-485总线信道有较好的通信效果，较高的通信速率，因此多用于主站与集中器通信较频繁的系统，或对数据实时性要求较高的系统中。
(2)RS-485总线信道是的通信信道，通过在通信线缆上加，有效地保证了通信效果，有较强的抗空间干扰性能。所以可以用于空间干扰较大的环境中。
(3)导轨式电表的RS-485的接线是需要在主站与集中器之间敷设通信总线。在集中器较多、较分散的大型抄表系统中，大量敷设集中器到主站的通信线缆，将使施工成本大大增加。另外，虽然这种方式可以实现较远距离的通信，但若主站与集中器的距离过远，会影响通信速率和通信效果，因此适用于小型的抄表系统。
