ADM100导轨式电能表Modbus通讯-江苏舜高2022已更新
发布时间：2022-09-21

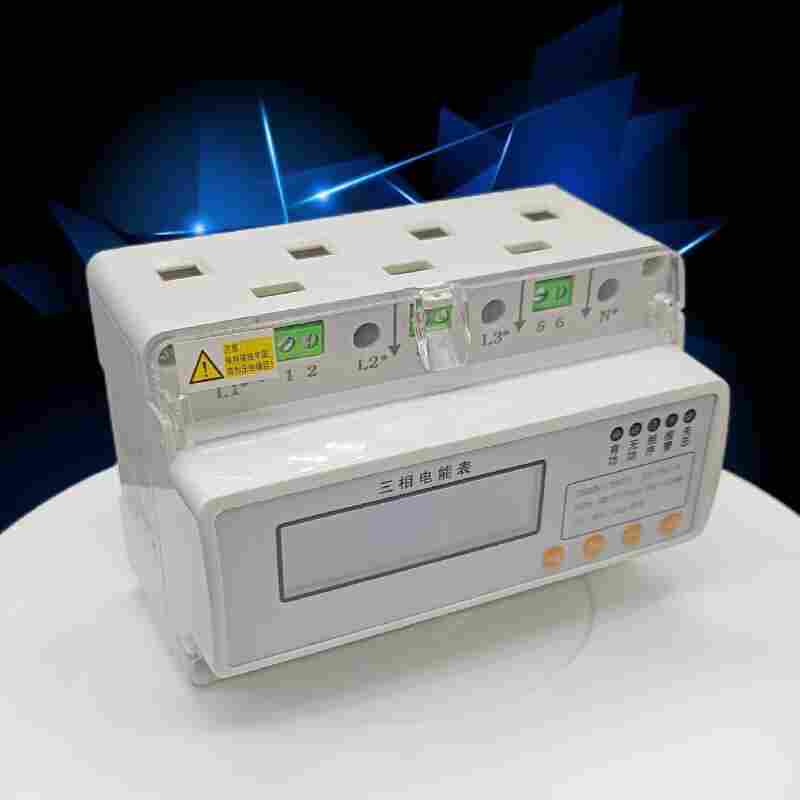

ADM100导轨式电能表Modbus通讯是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
ADM100产品介绍
运城
是本公司针对目前能效市场、绿色建筑、智慧城市和运营商用电管理等项目需求推出的适应性管理类微型计量产品系列。支持实时监测三相电压、电流、有功功率、无功功率、视在功率、功率因数，累计组合有功电能及正、反向有功(/A/B/C相)电能和组合无功I/II及各象限无功(/A/B/C相)电能并支持冻结电量，支持LCD轮显，通信方式标配RS-485，能根据用户需求，配置短距离微功率无线通信或低功耗广域网通信（LPWAN），满足*标准GB/T 17215对电能表的各项技术要求，具有高质量、高精度、低功耗、美观精致、安装方便等优点。
ADM100功能特点
1. 模块化设计，各路独立的计量和独立的管理单元
2. 结构紧凑，体积小，便于安装
3. 单、三相任意组合和混用，大大提升应用灵活性
4. 支持远程费控和本地IC卡费控方式，可设置为预付费和后付费模式
5. 支持遥控器查看和现场设置参数等管理
6. 具备阻性负载特性识别功能
7. 支持多费率和阶梯电价计费功能
8. 有12路。每 1路独立具有组合有功电能计量功能，并且能存储其数据。
9. 可通过远程强制给其中任意用户供电和断电功能。
10. 有两种购电方式：远程购电和 IC卡购电。
ADM100技术指标
1、额定电压：AC 3×220/380V、AC3×380V
2、参比频率：50HZ
3、功耗： ≤2VA 4、额定电流： 1.5(6)A、10(40)A、20(80)A
5、起动电流：0.004Ib
6、时钟精度：误差≤0.5s/d
7、脉冲参数：宽度80ms±20ms，脉冲常数3200、1600 (imp/kWh)
8、通讯接口：RS485，兼容TL645、MODBUS-RTU
9、外形尺寸：126×91×74
10、接线能力：柔性电缆6~25mm2
11、工作温度：﹣20℃~﹢60℃
产品问答
导轨式电表的采集终端的功率定值控制分为几种?具体应用时有什么要求?
答：导轨式电表的功率定值控制分为时段功控、厂休功控、营业报停功控和当前功率下浮控等控制类型。控制的优先级由高到低是当前功率下浮控、营业报停功控、厂休功控、时段功控。若多种功率控制类型同时投入，只执行优先级高的功率控制类型。在参数设置、控制投入或解除以及控制执行时应有音响(或语音)告警通知用户。各类功率控制定值先要和保值比较，如大于保值就按功率控制定值执行，小于保值就按保值执行。
什么是导轨式电表的时段控、厂休控、营业报停控、当前功率下浮控?
时段控指的是主站向终端发时段控制命令，全地区统一规定几个用电峰时段和谷用电时段，并对每个峰时段规定比较高的电价，每个峰时段确定用电负荷限值，从这两个方面来限制峰时段的负荷，鼓励电力用户多用非峰时段的负荷，以降低负荷峰谷差，尽量做到平衡供电，均衡用电。
厂休控指的是导轨式电表终端接到主站发来的厂休控命令后，根据厂休控命令中的功率定值，自动执行功率定值闭环控制功能。
营业报停控指的是终端收到主站发来的营业报停控命令后，修改终端内相应参数。自动执行功率定值闭环控制功能。
当前功率下浮控制命令主要是要平衡供需矛盾，同时又把调负荷的手段交给广大电力用户自行安排。如对被控的一大批电力用户需要同时下浮10%负荷，导轨式电表终端接收到该命令后。根据当前负荷下浮10%，发出报警信号，用户立即平衡了供需矛盾。
