ADF100插卡式预付费导轨式电能表-江苏舜高2022已更新
发布时间：2022-09-21

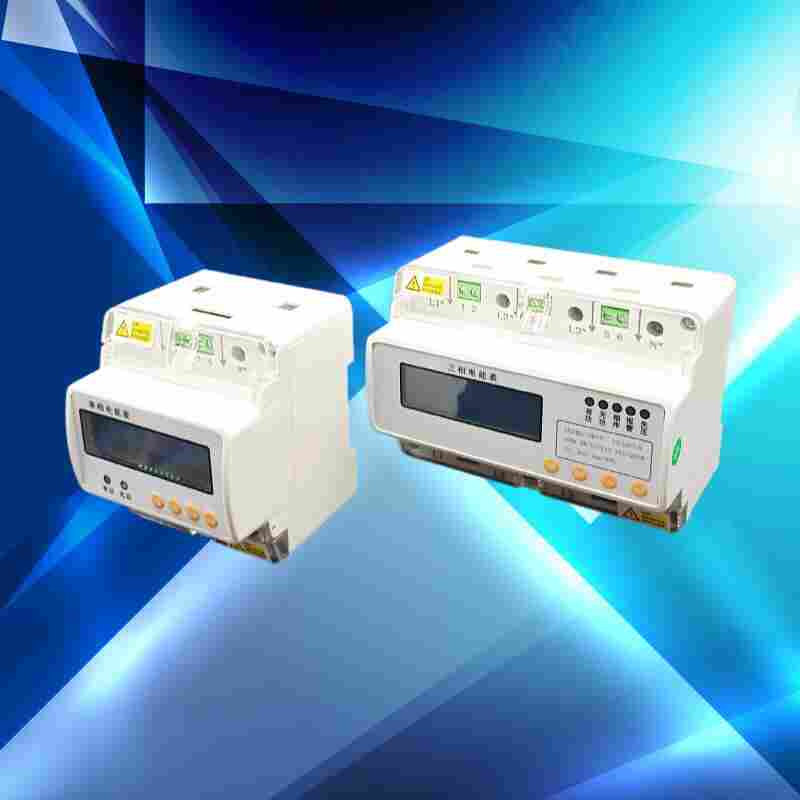

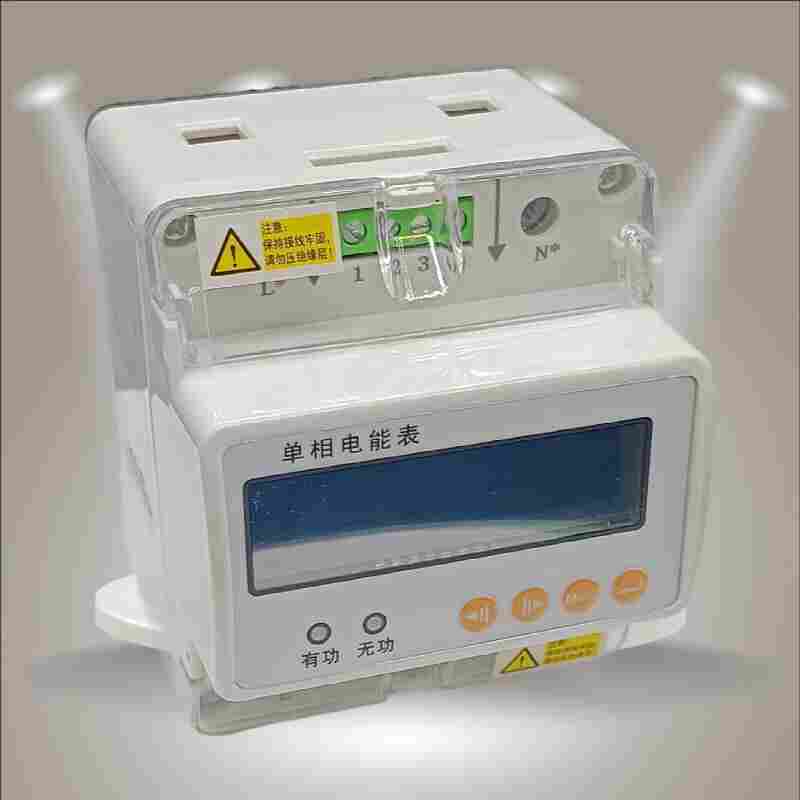

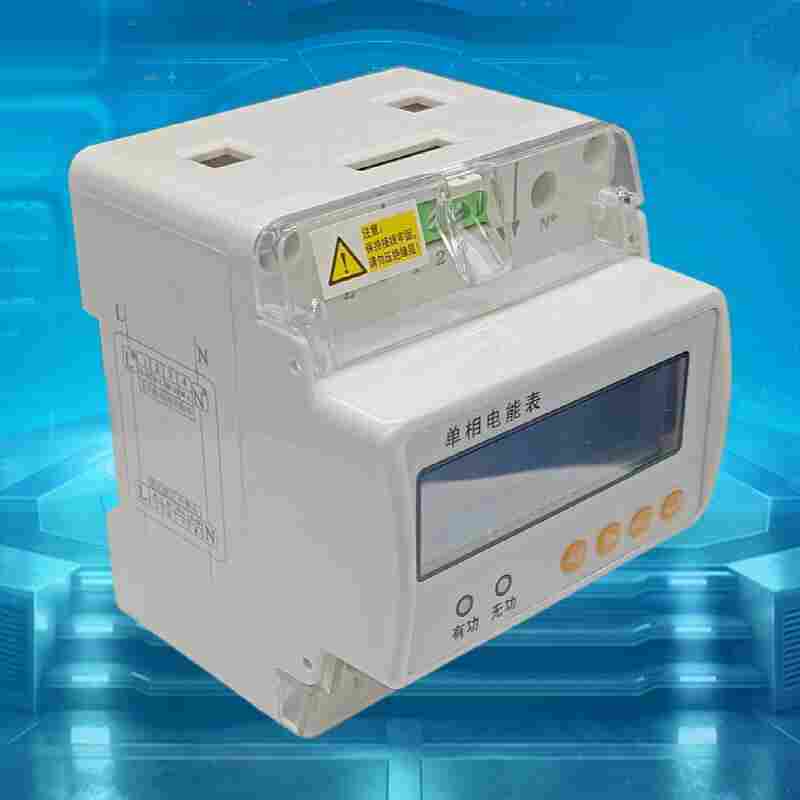

ADF100插卡式预付费导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
ADF100产品介绍
廊坊
导轨式电能表是我公司集多年的电表设计经验，所推出的新一代微型电能表。该表采用LCD液晶显示，有电能脉冲输出、RS485通讯接口。该电表拥有DL/T645-1997，DL/T645-2007和Modbus-RTU三种通讯协议。用户可通过面板按键选择设定，极大的方便了用电自动化管理。该电表也具备多种扩展功能可供选择：485远程抄表、开关量输出、拉合闸等。该电能表采用DIN导轨安装。具有体积小巧、精度高、性能稳定、安装方便等优点，性能指标符合GB/T17215-2008对仪表的各项技术。
ADF100功能特点
可用35mm DIN标准导轨安装，符合标准DIN EN 50022。
单杆宽度（模量17.5mm），符合标准din43880。
标准配置7 + 1位数字显示（9999999 .1kwh）无背光LCD。可以选择7 + 1位数字显示（999999 .1kwh）由白色背光液晶显示器。
标准配置脉冲输出无源（极性），可以选择遥远的脉冲输出无源（无极性）。与各种自动抄表系统方便，符合IEC标准62053-31和DIN 43864。
双色LED指示电源状态（绿色）和电能脉冲信号（红色）。
自动检测负载电流的流动方向。和指示LED（当显示帮助1在液晶显示器上，这意味着负载电流的流动反向）。
单方向测量单相两线有功电能消耗。它与负载电流的流动方向无关。符合IEC 62053-21标准。
直接S型连接。
扩展端子盖，以保护使用安全。
ADF100技术指标
准确度等级：1或2
参比电压Un：3×220/380V、3×57.7/100V、3×100V、3×380V
额定电Ib：1.5(6)、5(20)、10(40)、15(60)、20(80)
接入方式：互感式、直接式
仪表常数imp/kWh：1600、800、400
产品问答
导轨式电表的功率定值控制、电量定值控制、保电/剔除、远方控制?
答：1功率定值控制指的是导轨式电表系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数，并通过向终端下发控制投入和控制除命令，集中管理终端执行功率控制。控制参数及控制命令下发、开关动作应有操作记录。
2导轨式电表的电量定值控制指的是系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端月电量定值参数、开关控制轮次等控制参数，并通过向终端下发控制投入和控制解除命令，集中管理终端执行电量控制。控制参数及控制命令下发、开关动作应有操作记录。
3保电/剔除指的是导轨式电表终端接收到主站下发的保电投入命令后，进入保电状态，自动解除原有控制状态，并在任何情况下均不执行跳闸命令。终端接收到主站下发的剔除投入命令后，除对时命令外，对其他任何广播命令或终端组地址控制命令均不响应。终端收到主站的剔除解除命令，恢复到正常通信状态。
4 远方控制指的是终端接收主站的跳闸控制命令后，按设定的告警延迟时间、限电时间和控制轮次动作输出继电器，控制相应被控负荷开关；同时终端应有音响(或语音)告警通知用户，并记录跳闸时间、跳闸轮次、跳闸前功率、跳闸后2min功率等， 显示屏应显示执行结果。终端接收到主站的允许合闸控制命令后，应有音响(或语音)和显示“控制解除”告警通知用户，允许导轨式电表用户合闸。
ADF100插卡式预付费导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
